电路模型与参考方向

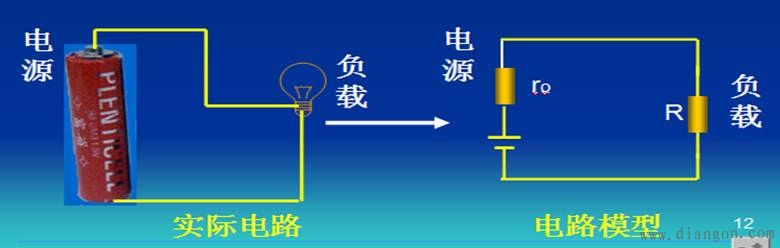

1、电路模型

　　电路由电源、负载及连接电源与负载之间的通路所组成。在实际分析中，可将实际电路理想化（模型化），即抓住元件的主要电磁性质，忽略次要因素，把元件近似地看作理想元件所组成的电路，就是实际电路的电路模型。

2、参考方向

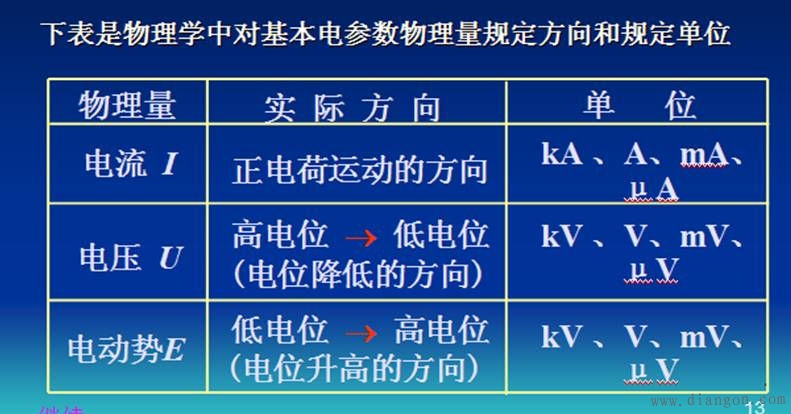

1. 电路基本物理量的实际方向（也就是规定方向）

2. 电路基本物理量的参考方向
(1) 参考方向 在分析与计算电路时，对电量任意假定的方向。

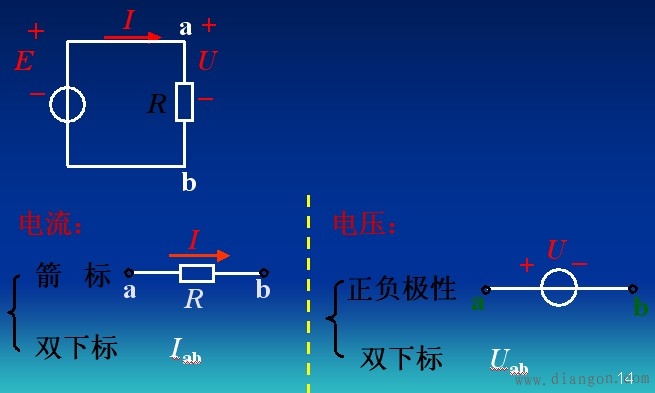

(2) 参考方向的表示方法

(3) 实际方向与参考方向的关系
实际方向与参考方向一致，电流(或电压)值为正值；实际方向与参考方向相反，电流(或电压)值为负值。

若 I = 5A，则电流从 a 流向 b；若 I = –5A，则电流从 b 流向 a 。若 U = 5V，则电压的实际方向从 a 指向 b；若 U= –5V，则电压的实际方向从 b 指向 a 。
注意：在参考方向选定后，电流 ( 或电压 ) 值才有正负之分。
(4)关联参考方向
在参考方向的设定中，若电压的参考方向设为 A 点电位高，B 点电位低。电流的参考方向设定为从 A 流向 B，叫作参考方向关联或关联参考方向。如图中的UAB 和 I；则为参考方向关联, 而 UAB 和 I′则为参考方向不关联。
