PLD的分类

PLD基本结构大致相同，根据与或阵列是否可编程分为三类：

（1）与固定、或编程：ROM和PROM
（2）与或全编程：PLA
（3）与编程、或固定：PAL、GAL和HDPLD

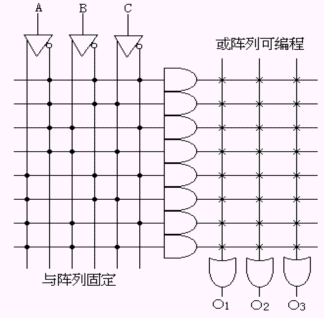

1.与固定、或编程：与阵列全固定，即全译码；ROM和PROM

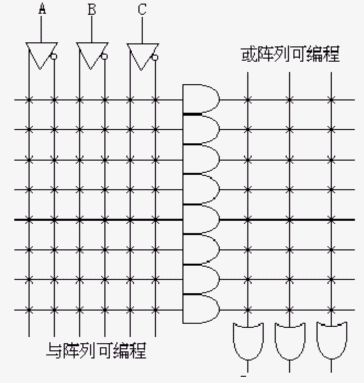

2.与、或全编程：

代表器件是PLA（Programmable Logic Array），下图给出了PLA的阵列结构，在PLD中，它的灵活性最高。由于与或阵列均能编程的特点，在实现函数时，只需形成所需的乘积项，使阵列规模比PROM小得多。

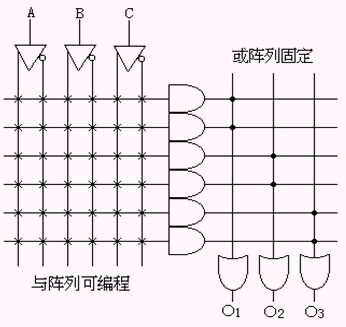

3.与编程、或固定：

代表器件PAL（Programmable Array Logic） 和GAL（Generic Array Logic）。，这种结构中，或阵列固定若干个乘积项输出，见下图。

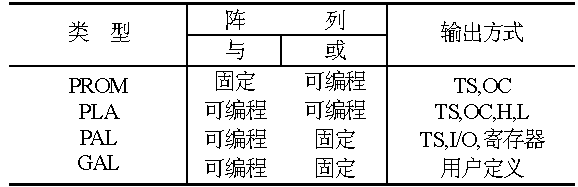

各种PLD的结构特点
