串行通信的初步认识

　　通信按照基本类型可以分为并行通信和串行通信。并行通信时数据的各个位同时传送，可以实现字节为单位通信，但是因为通信线多占用资源多，成本高。比如我们前边用到的P0 = 0xfe;一次给P0的8个IO口分别赋值，同时进行信号输出，类似于有8个车道同时可以过去8辆车一样，这种形式就是并行的，我们习惯上还称P0、P1、P2和P3为51单片机的4组并行总线。

　　而串行通信，就如同一条车道，一次只能一辆车过去，如果一个0xfe这样一个字节的数据要传输过去的话，假如低位在前高位在后，那发送方式就是0-1-1-1-1-1-1-1-1，一位一位的发送出去的，要发送8次才能发送完一个字节。

　　在我们的STC89C52上，有两个引脚，是专门用来做UART串口通信的，一个是P3.0一个是P3.1，还分别有另外的名字叫做RXD和TXD，这两个引脚是专门用来进行UART通信的，如果我们两个单片机进行UART串口通信的话，那基本的演示图如图1所示。

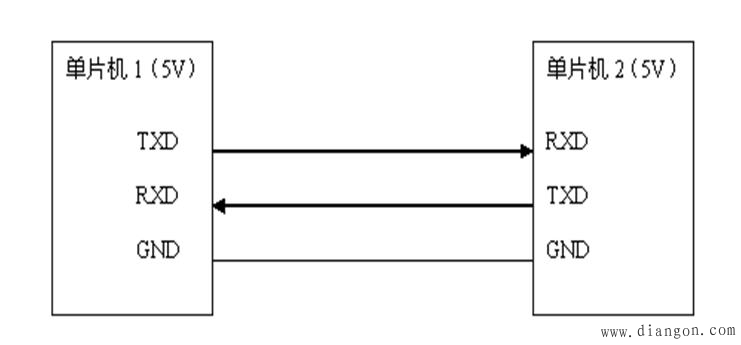

图1 单片机之间UART通信示意图

　　图中，GND表示单片机系统电源的参考地，TXD是串行发送引脚，RXD是串行接收引脚。两个单片机之间要通信，首先电源基准得一样，所以我们要把两个单片机的GND相互连起来，然后单片机1的TXD引脚接到单片机2的RXD引脚上，即此路为单片机1发送而单片机2接收的通道，单片机1的RXD引脚接到单片机2的TXD引脚上，即此路为单片机2发送而单片机2接收的通道。这个示意图就体现了两个单片机各自收发信息的过程。

　　当单片机1想给单片机2发送数据时，比如发送一个0xE4这个数据，用二进制形式表示就是0b11100100，在UART通信过程中，是低位先发，高位后发的原则，那么就让TXD首先拉低电平，持续一段时间，发送一位0，然后继续拉低，再持续一段时间，又发送了一位0，然后拉高电平，持续一段时间，发了一位1......一直到把8位二进制数字0b11100100全部发送完毕。这里就牵扯到了一个问题，就是持续的这“一段时间”到底是多久？从这里引入我们通信中的另外重要概念——波特率，也叫做比特率。

　　波特率就是发送一位二进制数据的速率，习惯上用baud表示，即我们发送一位数据的持续时间=1/baud。在通信之前，单片机1和单片机2首先都要明确的约定好他们之间的通信波特率，必须保持一致，收发双方才能正常实现通信，这一点大家一定要记清楚。

　　约定好速度后，我们还要考虑第二个问题，数据什么时候是起始，什么时候是结束呢？不管是提前接收还是延迟接收，数据都会接收错误。在UART串行通信的时候，一个字节是8位，规定当没有通信信号发生时，通信线路保持高电平，当要发送数据之前，先发一位0表示起始位，然后发送8位数据位，数据位是先低后高的顺序，数据位发完后再发一位1表示停止位。这样本来要发送一个字节8位数据，而实际上我们一共发送了10位，多出来的两位其中一位起始位，一位停止位。而接收方呢，原本一直保持的高电平，一旦检测到来了一位低电平，那就知道了要开始准备接收数据了，接收到8位数据位后，然后检测到停止位，再准备下一个数据的接收了。我们图示看一下，如图2所示。

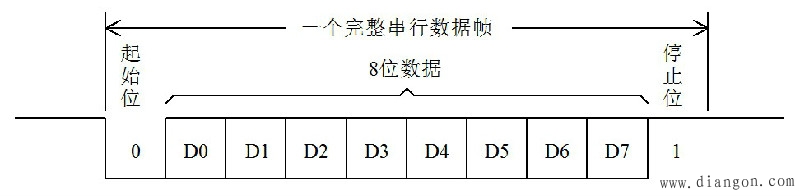

图2 串口数据发送示意图

　　 像我们的图2串口数据发送示意图，实际上是一个时域示意图，就是信号随着时间变化的对应关系。比如在单片机的发送引脚上，左边的是先发生的，右边的是后发生的，数据位的切换时间就是波特率分之一秒，如果能够理解时域的概念，后边很多通信的时序图就很容易理解了。
