低压配电系统的接地

低压配电系统接地形式有TN、TT、IT三种。
TN、TT、IT三种形式均使用了两个字母，以表示三相电力系统和电气装置的外露可导电部分（即设备的外壳、底座等）的对地关系。
第一个字母表示电力系统的对地关系，即T：表示一点直接接地；I：表示不接地，或通过阻抗接地。
第二个字母表示电气装置外露可导电部分的对地关系，即T：表示独立于电力系统可接地点而直接接地；N：表示与电力系统可接地点直接进行电气连接。
中性线（又称N线）：是从系统电源中点引出的连线，起传输电能的作用。一是用于接额定电压为220V的单相设备，二是用于传导三相系统中的不平衡电流。
保护线（又称PE线）：是保证人身安全、防止触电事故发生的接地线。
保护中性线（又称PEN线）：兼有中性线和保护线的功能。

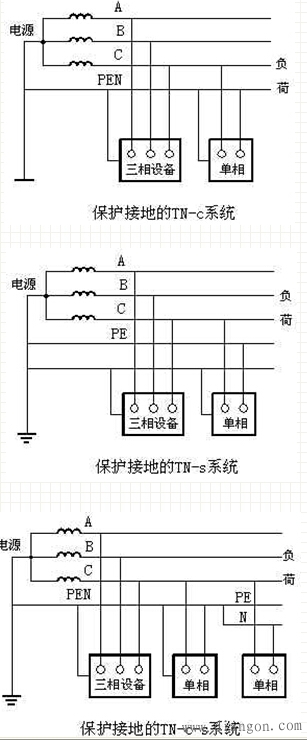

（1）TN-C系统：为三相四线制中性
点直接接地，整个系统的PE线和N线是合一的系统。如右图1所示。

（2）TN-S系统：为三相五线制中性点直接接地，整个系统的PE线和N线是分开的系统。如右图2所示。

（3）TN-C-S系统：为三相四线制中性点直接接地，整个系统中PE线和N线有一部分是合一的系统。如右图3所示。

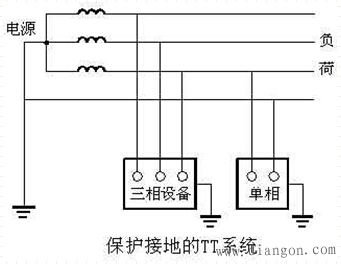

TT系统即电源系统与电气装置的外露可导电部分分别直接接地的系统。是采用保护接地的三相四线制供电系统。如右图所示。

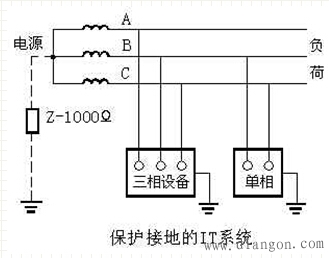

IT系统为三相三线制电源中性点不直接接地，电气装置的外露导电部分接地的系统。如右图所示。
