低压断路器的主要技术参数及型号意义

1、额定电压

（1）额定工作电压

断路器的额定工作电压是指与能断能力及使用类别相关的电压值。对多相电路是指相间的电压值。

（2）额定绝缘电压

断路器的额定绝缘电压是指设计断路器的电压值，电气间隙和爬电距离应参照这些值而定。除非型号产品技术文件另有规定，额定绝缘电压是断路器的最大额定工作电压。在任何情况下，最大额定工作电压不超过绝缘电压。

2、额定电流

（1）断路器壳架等级额定电流用尺寸和结构相同的框架或塑料外壳中能装入的最大脱扣器额定电流表示。

（2）断路器额定电流

断路器额定电流就是额定持续电流。也就是脱扣器能长期通过的电流。对带可调式脱扣器的断路器是可长期通过的最大电流。

例如DZ10-100/330型低压断路器壳架额定电流为100A，脱扣器额定电流等级有15A，20A，25A，30A，40A，50A，60A，80A，100A等九种。其中最大的额定电流100A与壳架等级额定电流一致。

3、额定短路分断能力

断路器在规定条件下所能分断的最大短路电流值。

4、低压断路器型号意义

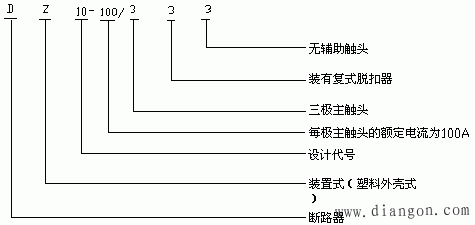

低压断路器型号的意义如图1所示。

图1 低压断路器型号的意义
