什么是逆变器?逆变器原理图_逆变器工作原理

　　逆变器(Inverter)，又称为变流器、反流器，与整流器刚好相反，是一种可将直流电转变为220V交流电的仪器。可分为半桥逆变器、全桥逆变器等，现已广泛适用于电脑、电视、空调、冰箱、风扇等设备中。

　　一、逆变器原理图

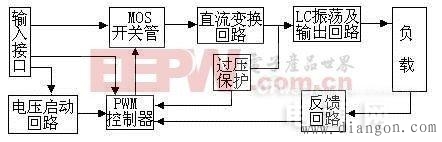

　　逆变器由逆变桥、控制逻辑和滤波电路组成，其原理图如下图所示，包括输入接口、电压启动回路、MOS开关管、直流变换回路、PWM控制器、反馈回路、LC振荡及输出回路、负载等几个部分。

　　二、逆变器原理

　　首先，让我们先来看看逆变器的各个组成部分起到的都是什么作用吧

　　1、输入接口：在输入部分有三个接口，分别输入12V直流电压VIN、工作使能电压ENB、Panel电流控制DIM三种信号。其中VIN由Adapter(适配器)提供;ENB由MCU(单片机)提供，其值为0或3V，当ENB为0V时，表示逆变器未处于正常工作状态，当ENB为3V时，表示逆变器处于正常工作状态;DIM由主板提供，其值在0～5V间变化，反馈给PWM控制器的DIM值越小，逆变器向负载提供的电流越大。

　　2、电压启动回路：接收工作使能电压ENB，当ENB为3V时，点亮Panel的背光灯灯管，表示逆变器处于正常工作状态。

　　3、PWM控制器：接收Panel电流控制DIM信号，完成过压保护、欠压保护、短路保护、脉冲宽度调制等功能。

　　4、直流变换回路：由MOS开关管和储能电感构成，当接收到12V直流电压VIN后， MOS管便开始做开关动作，使得直流电压对电感进行循环的充电放电，从而得到交流电压。

　　5、LC振荡及输出回路：用以保证灯管启动时需要的1600V电压，并在其启动后将电压降至800V。

　　6、反馈回路：当逆变器处于正常工作状态时，用以稳定其电压输出。

　　总而言之，逆变器的工作原理就是首先通过震荡电路将直流电变为交流电，其次通过线圈升压得到方形波交流电，最后通过整流得到正弦波交流电的过程。
