双极型三极管的结构

　半导体三极管又称晶体三极管，简称晶体管或三极管。在三极管内，有两种载流子：电子与空穴，它们同时参与导电，故晶体三极管又称为双极型三极管，简记为BJT（英文Bipo1ar Junction Transistor的缩写）。它的基本功能是具有电流放大作用。

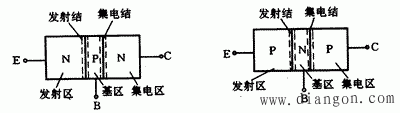

　　双极型半导体三极管的结构示意图如图1所示。它有两种类型：NPN型和PNP型。中间部分称为基区，相连电极称为基极，用B或b表示（Base）；
　　一侧称为发射区，相连电极称为发射极，用E或e表示（Emitter）；
　　另一侧称为集电区和集电极，用C或c表示（Collector）。
　　E-B间的PN结称为发射结（Je），
　　C-B间的PN结称为集电结（Jc）。

图1 两种极性的双极型三极管

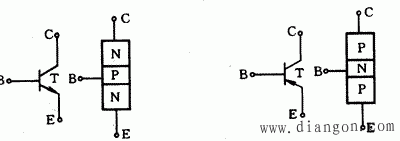

　　双极型三极管的符号如图2所示。发射极的箭头代表发射极电流的实际方向。

(a)NPN型 (b)PNP型

图2 双极型三极管的符号

　　为了保证三极管具有良好的电流放大作用，在制造三极管的工艺过程中，必须作到：
　　1. 使发射区的掺杂浓度最高，以有效地发射载流子；
　　2. 使基区掺杂浓度最小，且区最薄，以有效地传输载流子；
　　3. 使集电区面积最大，且掺杂浓度小于发射区，以有效地收集载流子。
