配电箱安装高度要求

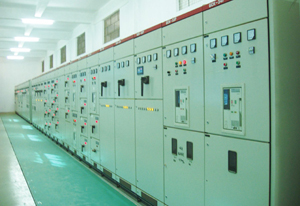

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。

地下室照明箱明装底边距地1.5米，1层在走道安装的照明及配电箱底边距地1.7米，控制箱的安装高度为中心距地1.5米,挂墙明装的配电箱中心距地1.3米(箱体高度大天0.8米)或1.5米(箱体高度小于0.8米),剪力墙内暗装配电箱要先用比配电箱稍大木盒预留洞口,安装配电箱体时必须拆除木盒。电气配管时，应将配电箱的电源，负载管由左至右顺序排列整齐，安装配电箱箱体时，应按需要打掉箱体敲落孔的压片，当箱体敲落孔数量不足或孔径与配管管径不相吻合时，可使用开孔机开孔，明装配电箱采用金属膨胀螺栓的方法进行安装。配电箱安装应横平竖直，在箱体放置后要用尺板找好箱体垂直度，使符合规定，箱体垂直度的允许偏差是：当箱体高度为500mm以下时，不应大于1.5mm，当箱体高度为500mm以上时，不应大于3mm，配管入箱应顺直，露出长度小于5mm。

住宅建筑电气设计规范JGJ 242—2011

8.4.1 每套住宅应设置不少于一个家居配电箱，家居配电箱宜暗装在套内走廊、门厅或起居室等便于维修维护处，箱底距地高度不应低于1．6m。

步骤/方法
应安装在干燥、通风部位，且无妨碍物，方便使用。绝不能将配电箱安装在箱体内，以防火灾。
配电箱不宜安装过高，一般安装标高为1.8米，以便操作。
进配电箱的电管必须用锁紧螺帽固定。
若配电箱需开孔，孔的边缘须平滑、光洁。
配电箱埋入墙体视应垂直、水平，边缘留5～6毫米的缝隙。
配电箱内的接线应规则、整齐，端子螺丝必须紧固。

各回路进线必须又足够长度，不得有接头。
安装后应表明各回路使用名称。
安装完成后须清理配电箱内的残留物。
