空载时直流电机的气隙磁场

　　空载磁场是在无载情况下（即电枢电流为零），励磁绕组中通入电流后由励磁磁动势单独建立的磁场。

　　空载时主磁场分布情况及计算方法已在第一节至第三节中介绍。

　　空载时主磁场的磁通分两部分，即主磁通和漏磁通。

　　由于磁极极靴宽度总是小于极距，在极靴下气隙较小，所以极靴下沿电枢表面主磁场较强，极靴以外，气隙加大，主磁场明显削弱，在两极间的几何中性线处磁密为零。气隙磁场磁密分布波形为一礼帽形，如下图：

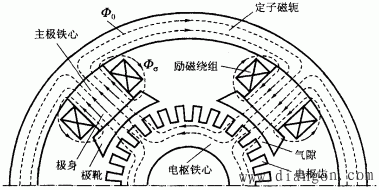

图 一台四极直流电机中的空载磁场分布
