ECL门的电路实例

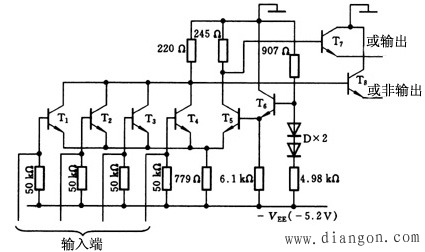

图是ECL门的电路实例。由于集成电路特点，本电路只用一种负电源-V_EE=-5.2V，而V_CC=0V。图中T₁—T₄组成多端输入，并与T₅组成射集耦合电路。T₆组成一个简单的电压跟随器，它为T₅提供一个参考电压V_REF。为了补偿温度漂移，在T₆的基极回路接入了两个二极管。 图中T₇和T₈组成电压跟随器，起电平移动作用，V_C4和V_C5通过电压跟随器后，使输出变为标准的ECL电平。其典型值是：高低电平的电压分别为-0.9V和-1.75V。同时由于有了这两个电压跟随器作为输出级，也有效地提高了ECL门的带负载能力。
