交流绝缘监察装置

1、绝缘监察过程：

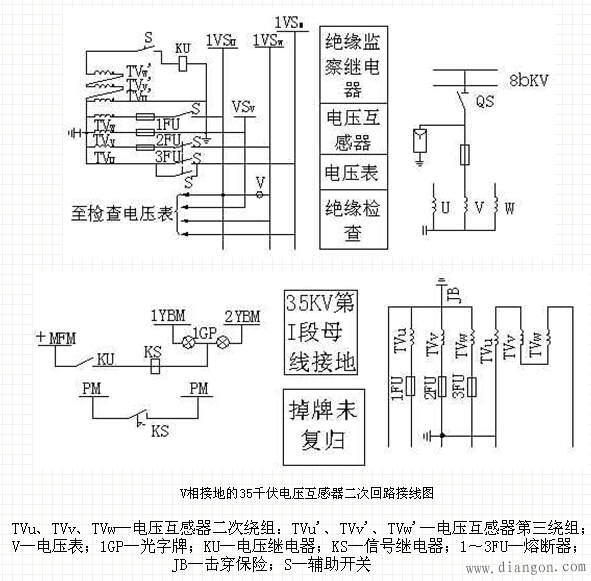

正常运行时，三相电压对称，其相量和为零，图中接成开口三角形的第三线圈两端没有电压；当电网发生短路故障时，接成开口三角形的第三线圈两端出现三倍零序电压，使绝缘检察继电器KU动作，其常开触点2闭合，接通光字牌1GP回路，该光字牌便显示出“35KV第I段母线接地”，并发出预告音响信号，同时启动信号继电器KS。KS动作后掉牌，将KU的动作记录下来，并由其触点发出掉牌未复归“信号”。

2、如何判断接地相：

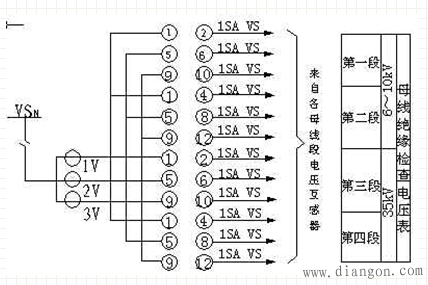

为了判断是哪一相接地，一般利用接于相电压的三只绝缘检查电压表组成绝缘监察装置。绝缘监察装置一般为全厂（站）各小电流接地网络电压母线所公用，通过切换开关进行选测。如下图所示，为6～35KV母线绝缘监察装置接线图，四段母线共用一组电压表（电压表表面是双刻度的）。切换开关1SA和2SA分别用以切换35KV和6～35KV各段母线电压，它们一般处于断开位置。

3、双母线接线中测量仪表与保护装置的切换：

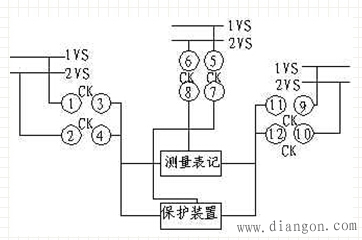

当主母线为双母线以及一次元件由一条母线切换到另一条母线时，其测量仪表及保护装置必须切换到相应母线电压互感器的电压小母线上。此时，可操作电压互感器一次线圈的隔离开关辅助触点自动进行切换，也可装设手动切换开关。下图就是用手动切换开关的双母线电压切换回路。

双母线电压切换回路
