用放大电路的直流通路确定静态值

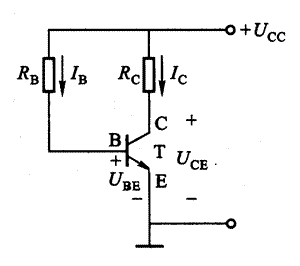

图1 基本放大电路的直流通路

　　输入回路电压方程 IB Rb VBE ＝ VCC
　　输出回路电压方程 IC RC VCE ＝ VCC
　　在上述方程中，对应不同的IB值，VBE的变化很小，作为近似估算，可以认为VBE不变，对硅管近似地VBE≈0.7V，对锗管近似地取VBE≈0.2V。通常 VCC >>VBE ，因而由上两式可得：
　　　　　　　　　（1）
　　　　　　IC＝βIB　　　　　　　（2）
　　　　　 VCE ＝ VCC>IC RC　　　　（3）
　　由上述公式求得的IB、 IC和 VCE值即是静态工作点Q。

　　在测试基本放大电路时，往往测量三个电极对地的电位VB、VE和VC即可确定三极管的工作状态。
