单管共发射极放大电路的组成

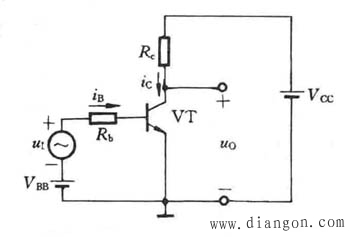

下图是一个单管共发射极（以下简称单管共射）放大电路的原理电路图。电路中有一个双极型三极管作为放大器件，因此是单管放大电路。由图可见，输入回路与输出回路的公共端是三极管的发射极，所以称为单管共射放大电路。

在电路中，NPN型三极管TV担负着放大作用，是放大电路的核心。VCC是集电极直流电源，为输入信号提供能量。RC是集电极负载电阻，集是极电流iC通过Rc，从而将电流的变化转换为集电极电压的变化，然后传送到放大电路的输出端。基极直流电源VBB和基极电阻Rb的作用是，一方面为三极管的发射结提供正抽偏置电压；同时，二者共同决定了当不加输入电压时三极管基极回路的电流，这个电流称为静态基流。在以后的分析中将会看到，静态基流的大小对放大作用的优劣，以及放大电路的其他性能有着密切的关系。
在单管共射放大电路中，仅仅具备上述各个组成部分还不足以保证电路很好地起放大作用。为了使三极管工作在放大区，还必须使发射结正向偏置，集电结反向偏置，为此，VCC，RC、VBB和Rb等元件的参数应与电路中三极管的输入、输出特性有适当的配合关系。
