单片机最小系统电路解析

时间：2023-03-13作者：佚名

1、电源

我们在学习过程中，很多指标都是直接用的概念指标，比如我们说 5V代表1，GND代表0等等这些。但在实际电路中是没有这么精准的，那这些指标允许范围是什么呢？随着我们所学的内容不断增多，大家要慢慢培养一种阅读手册的能力。

比如我们使用STC89C52RC单片机的时候，我们找到他的手册的11页，第二个选项，工作电压：5.5V-3.4V(5V单片机)，这个地方就说明我们这个单片机正常的工作电压是个范围值，只要电源VCC在5.5V到3.4V之间都可以正常工作，电压超过5.5V是绝对不允许的，会烧坏单片机，电压如果低于3.4V，单片机不会损坏，但是也不能正常工作。而在这个范围内，最典型、最常用的电压值就是5V，这就是后面括号里“5V单片机”这个名称的由来。除此之外，还有一种常用的工作电压范围是2.7V-3.6V、典型值是3.3V的单片机，也就是所谓的“3.3V单片机”了。日后随着大家接触的东西慢慢增多，对这点会有更深刻的理解。

现在我们再顺便多了解一点，大家打开74HC138的数据手册，会发现74HC138手册的第二页也有一个表格，上边写了74HC138的工作电压范围，最小值是4.75V，额定值是5V，最大值是5.25V，可以得知它的工作电压范围是4.75V-5.25V。这个地方讲这些目的是让大家清楚的了解，我们获取器件工作参数的一个最重要，也是最权威的途径，就是通过器件的数据手册。

2、晶振

晶振通常分为无源晶振和有源晶振两种类型，无源晶振一般称之为crystal(晶体)，而有源晶振则叫做oscillator(振荡器)。

有源晶振是一个完整的谐振振荡器，他是利用石英晶体的压电效应来起振，所以有源晶振需要供电，当我们把有源晶振电路做好后，不需要外接电路，它就可以主动产生振荡频率，并且可以提供高精度的频率基准，信号质量比无源信号好。

而无源晶振自身无法振荡起来，它需要芯片内部的振荡电路一起工作才能振荡，它允许不同的电压，但是信号质量和精度较有源晶振差一些。相对价格来说，无源晶振要比有源晶振价格便宜很多。无源晶振两侧通常都会有两个电容，一般其容值都选在10pF~40pF之间，如果手册中有具体电容大小的要求则要根据要求来选电容，如果手册没有要求，我们用20pF就是比较好的选择，这是一个长久以来的经验值，具有极其普遍的适用性。

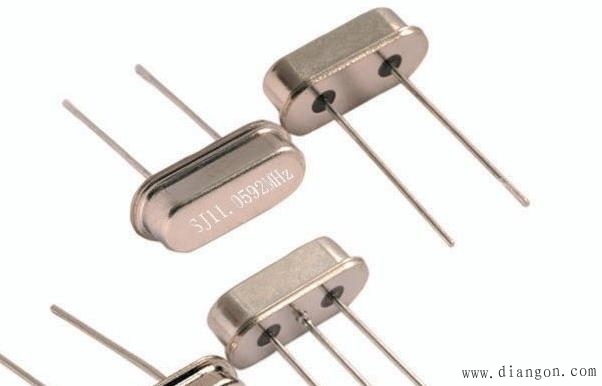

我们来认识下比较常用的两种晶振的样貌，如图1和图2所示。

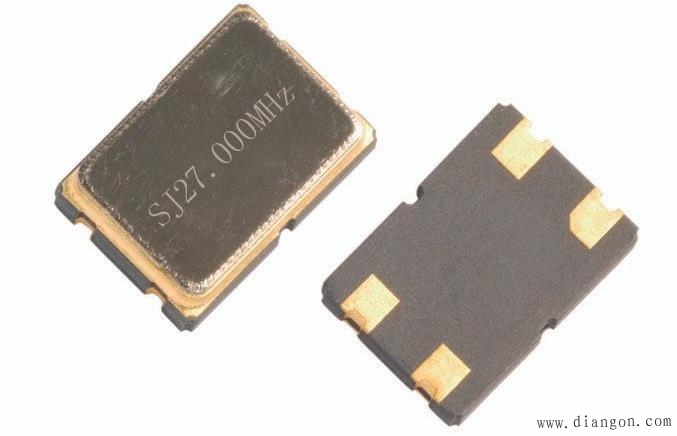

图1 27Mhz有源晶振
单片机最小系统电路解析

图2 27Mhz有源晶振

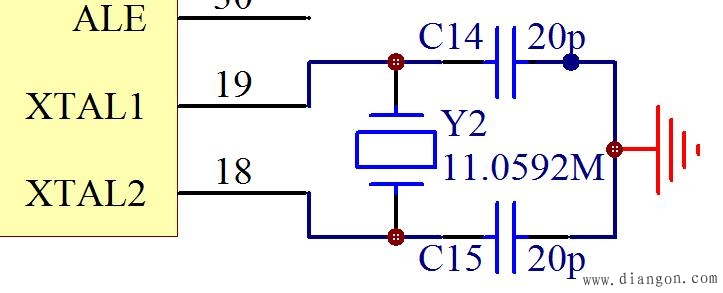

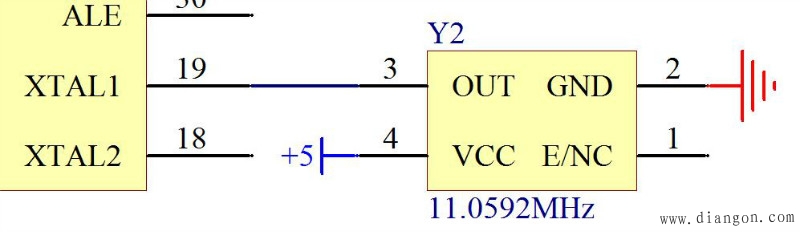

有源晶振通常有4个引脚，VCC，GND，晶振输出引脚和一个没有用到的悬空引脚。无源晶振有2个或3个引脚，如果是3个引脚的话，中间引脚是晶振的外壳，使用时要接到GND，两侧的引脚就是晶体的2个引出脚了，这两个引脚作用是等同的，就像是电阻的2个引脚一样，没有正负之分。对于无源晶振，就是用我们的单片机上的两个晶振引脚接上去即可，而有源晶振，只接到单片机的晶振的输入引脚上，输出引脚上不需要接，如图3和图4所示。
