变电所电气二次图的识图方法

1.概述
　　目前110kV及以下变电所电气二次部分设计一般采用微机型分层分布式综合自动化设备，其原理与常规电磁式电气二次保护基本相同，设计安装中采用的文字、图形符号基本是一致的，但也有不同之处，这就需要设计人员熟悉微机型和常规型电气二次保护原理，懂得微机型保护生产厂家的设计思路，使工程设计上所选方案始终处于合理的、正确的、领先的地位。
　　电气二次部分是附属于变电所一次部分（一次设备）的，它是对一次设备进控制、操作、监察和保护的有效方式。因此，它是变电所的重要组成部分。

2.变电所综合自动化系统二次图
2.1电气二次图的文字、图形符号

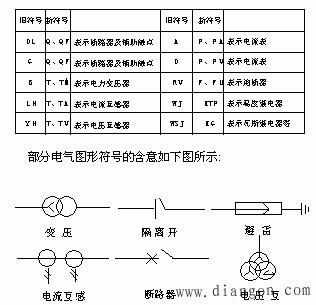

　　看懂和掌握电气二次部分图纸，首先应掌握二次回路中所表示的文字、编号、图形符号，对照新旧符号、图示、编号的不同之处，为进一步识图奠定基础。新旧符号对照如表1所示。

　　其次是要懂得电气二次保护原理知识，如: 断路器的控制、主变压器保护、线路保护、电力电容器保护、距离保护、母线保护、中央信号和直流操作电源部分等理论。
　常规保护不论是线路保护还是变压器保护，都分成控制屏、保护屏来进行设计，其信号装置设在中央信号屏上。而微机综合自动保护装置是将保护、控制、测量、信号功能集一体,采用独立的单元，可以通过液晶显示切换中、英文菜单，信息详细直观，操作、调试方便，并通过工业级总网线组网，可直接与微机监控或保护管理机联网通信。
2.2识图应注意的事项
　　变电所微机型综合自动保护装置一般由线路保护测控、变压器保护测控、电容器保护测控、公共部分、电度计量、高频直流电源、微机监控等部分组成。
　　在看图首先应总体的了解一下图纸，分清每个独立部分的作用和联系，看图纸是否完整无缺; 接着针对独立的控保部分平面布置、交流电压、电流回路、直流控制、保护监控、信号回路、屏后接线端子部分等逐一进行，找出各回路间因果关系; 然后完整地阅读全图。在识图纸时还应注意下列几点:
　　①了解与电气二次回路有关的一次回路结构概况和工作原理;
　　②了解电气二次回路提出的技术要求和要实现的任务;
　　③了解有关工控型计算机基本结构和性能;
　　④应了解和掌握微机保护各单元技术性能和工作原理;
　　⑤熟悉断路器的操作机构原理，合闸、跳闸回路的技术参数;
　　⑥了解有关变压器主变瓦斯、温度、有载调压控制及隔离开关、断路器防误操作等一次电气设备结构原理;
　　⑦综合自动化系统的组网和通信规约。

3.信号、合闸回路电缆的选择
　　变电所电气二次回路的电缆选择应遵循下列原则:
　　①控制电缆一般采用铠装橡皮绝缘铜芯电缆或铠装聚氯乙烯绝缘铜芯电缆，铜芯电缆的截面应不小于1.5mm2。当电缆较长芯数在6芯及以上、截面小于4mm2截面时，应留有适当的备用芯。
　　②电流、电压回路的电缆截面应不小于2.5mm2。信号电缆一般为1.5mm2。
　　③合闸电缆的选择应根据断路器的合闸电流、电压、供电距离、机械强度等来选择电缆。
　　如: ZW1-10型真空高压开关配的CT型弹操机构电压交直流 220V，交流合闸电流小于5A，直流合闸电流小于2.5A，电缆可采用聚氯乙烯绝缘铜芯电力电缆VV22-2×1.5～2×2.5型。
　　如: DW14-35型油断路器配的CD11-X型电磁操机构，合闸电流127A，电压DC 220V，电缆可采用聚氯乙烯绝缘铜芯电力电缆VV22-2×16～2×35型。
　　④微机综合自动化屏间网络连线采用屏蔽线配线。

4、结束语
　　只有掌握变电所电气二次文字、图形符号、微机保护和常规保护原理等知识，将其应用于整个识图过程中，不断总结经验，努力学习新理论新知识，才能正确掌握综合自动化变电所的电气二次部分图纸。
