锯齿波发生电路

在示波器的扫描电路以及数字电压表等电路中，常常需要使用锯齿波信号。

从以上的分析中可以看出，如果在三角波发生电路中，有意识地使积分电容充电和放电的时间常数相差悬殊，则在积分电路的输出端即可得到锯齿波信号。

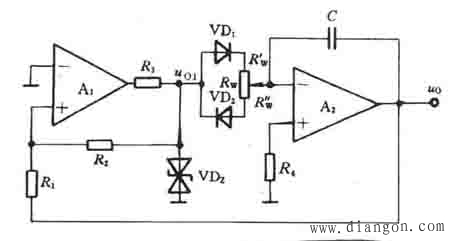

一、电路组成

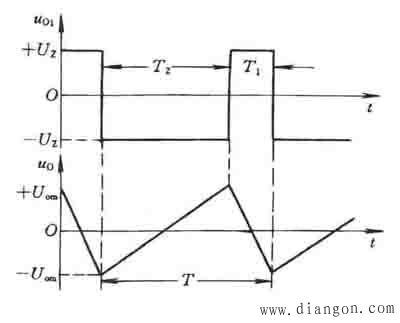

假设调节电位器Rw滑动端的位置，使，则电容充电的时间常数将比放电时间常数小得多，于是充电过程很快，而放电过程很慢，此时积分电路的输出波形u0如下图所示。由图可见，T1＜ ＜T2，u0成为锯齿波。
