带电导体系统和接地系统的分类

　　1.带电导体系统的分类

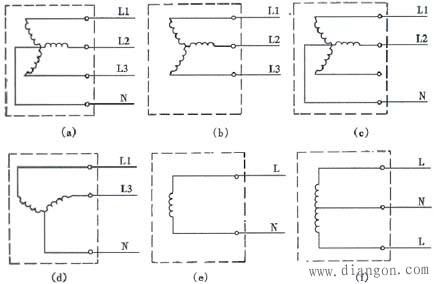

　　带电导体是指正常通过工作电流的导体，包括相线和中性线（N线和PEN线）, 但不包括PE线。带电导体系统根据相数和带电导体来分类，如下图所示。我国常用的带电导体系统的型式有三相四线制、三相三线制和单相两线制，有时也用两相三线制；此外,在IEC标准中还有单相三线、两相五线制等： 　　2.接地系统的分类
　　接地系统分类的根据是电源点的对地关系和负荷侧电器装置的外露导电部分的对地 关系。电气装置是指所有的电气设备及其间相互连接的线路的组合。外露导电部分是指电气设备的金属外壳、线路的金属支架、套管及电缆的金属凯装等。接地系统的型式有TN、TT、IT三种系统。TN系统按N线（中性线）与PE线（保护线）的组合情况还可以分为TN-S、 TN-C和TN-C-S三种系统。
