基本放大电路的各元器件作用

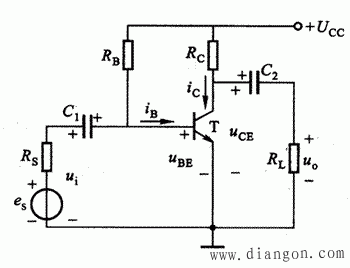

图中NPN型三极管T是整个电路的核心，它担负着放大的任务； 　　直流电源VCC（几V～几十V），一方面通过Rb给晶体管的发射结提供正向偏压，通过RC给集电结提供反向偏压，另一方面提供负载所需信号的能量； 　　Rb决定基极偏置电流IB的大小，称为基极偏置电阻（一般为几十kΩ～几百kΩ）。 　　Rc将集电极电流的变化转换为电压的变化，提供给负载，称为集电极负载电阻（一般为几kΩ～几十kΩ）；

电容C1、C2的作用是隔断放大电路与信号源、放大电路与负载之间的直流通路，仅让交流信号流通过，即隔直通交。C1称为输入耦合电容，C2称为输出耦合电容。

C1、Rb、VCC及T的b、e极构成信号的输入电路； 　　C2、Rc、VCC及T的c、e极构成信号的输出电路。

　　VCC、Rb构成晶体管的偏置电路。晶体管的发射极是输入回路和输出回路的公共端，所以称这种电路为共发射极放大电路。与晶体管的3个电极相对应，还可构成共基极放大电路和共集电极放大电路。
　　在分析放大电路时，常以公共端作为电路的零电位参考点，称之为“地”端（并非真正接到大地）。电路图上用“┻”作标记，电路中各点的电压都是指该点对地端的电位差。电压参考正方向规定为上“ ”下“－”电流参考正方向规定为流入电路为正，流出电路为负（与双口网络规定相同）。画电路图时常采用图中电子电路的画法。
　　综上所述，基本放大电路有4个组成部分、3种基本电路形式（或称为组态）。

在构成具体放大电路时，无论那一种组态，都应遵从下列原则： 1．必须保证放大器件工作在放大区，以实现电流或电压控制作用； 2．元件的安排应保证信号能有效地传输，即有vi时，应有vo输出； 3．元件参数的选择应保证输入信号能得到不失真地放大，否则，放大将失去意义。 以上3条原则也是判断一个电路是否具有放大作用的依据。
