七段数码显示器

七段数码显示器是微机系统常用的输出设备。
　　发光二极管，即LED是由半导体材料制成的PN结，在正向偏置时会发光，具有工作电压低、体积小、寿命长、响应快等优点。常用的颜色有红、绿、黄。发光二极管的正向压降为2.2V～2.6V，工作电流为5～10mA，其发光亮度基本与工作电流成正比。因此在使用发光二极管时，必须串限流电阻。发光二极管可工作于脉冲状态，在平均电流相同的情况下，脉冲工作状态比直流工作状态的亮度增加约20%。
　　发光二极管可以单个的形式使用，也可将几个发光二极管封装在一起，根据封装的形状有七段数码显示器、米字型显示器和点阵式显示器等不同的形式。当发光二极管导通时，点亮相应的笔划或点。控制这些发光二极管的亮与暗，即可显示不同的字符或符号。

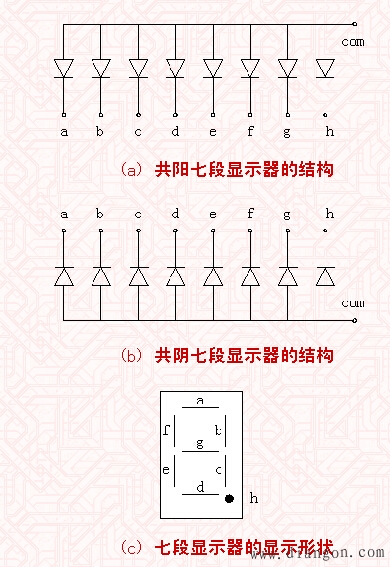

　　 多个发光二极管封装在一起的七段数码显示器按其连接形式可分为共阳显示器和共阴显示器。图1所示为共阳和共阴的七段显示器，在显示器中除了显示数字必须的七段笔画外，还提供了小数点。共阳显示器的阳极连接在一起，此时对阳极提供一正电压，通过限流电阻控制其阴极为高电平或是低电平来决定其暗或是亮。共阴显示器的阴极连在一起，此时可将阴极接地，通过限流电阻控制其阳极为高电平或是低电平来决定其亮或是暗。

图1七段数码显示器
　　采用七段数码显示器显示的字型受到显示器本身结构的限制。因此，在显示比较复杂的字符、汉字或图形时，可采用点陈显示的办法。

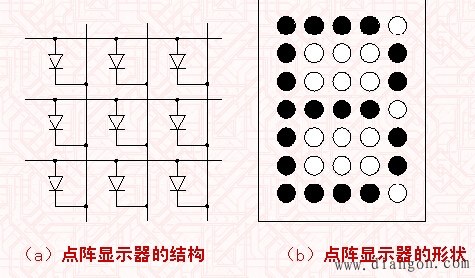

　　点阵显示器将发光二极管排列成一定的矩阵，由这些发光二极管的亮与暗来产生字符或图形。图2为一个 5 X 7的发光二极营点阵，它有 5列、7行。每一列的阴极连在一起。同时每一行的阳极连在一起，控制行列信号的电平可显示不同的字符，甚至汉字和图形。

图2点阵显示器
