中央复归不能重复动作的事故信号装置

在发生事故时，通常希望音响信号能够较快解除，以免干扰值班人员进行事故处理，而灯光信号则需要保留一段时间，以便判断故障的性质和发生的地点。这就要求音响信号最好能在一个集中的地点手动解除或经一定的时间后自动消失。

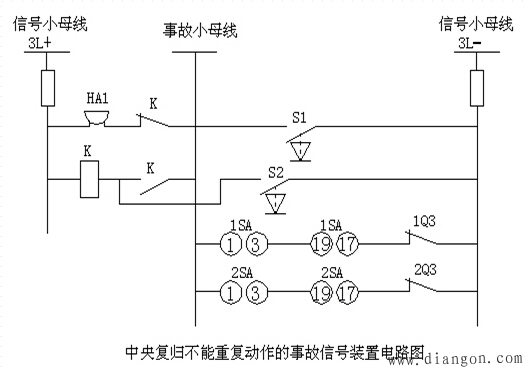

下图为中央复归不能重复动作的事故信号装置电路图。它与上一页图的区别是：增加了一个中间继电器K和两个按钮S1和S2。S1是试验按钮，S2是解除按钮。

1、工作原理：当某一台断路器事故分闸时，由于控制开关和断路器的位置不对应，使信号小母线3L－经断路器的辅助触点Q3、控制开关SA触点1－3，19－17与事故小母线接通，信号小母线3L＋经蜂鸣器HA1、中间继电器K的动断触点与事故小母线是接通的，蜂鸣器立即发出音响。值班人员听到音响后，只需按下解除按钮S2，音响立即解除。因为当按下S2时，电路从3L＋经K的线圈和S2，到3L－接通。中间继电器K的线圈有电压，K动作并通过自身的动合触点实现自保持，其动断触点将蜂鸣器回路切断，使音响解除。继电器K的自保持回路，则在断路器位置和控制开关位置对应后，才自行解除。按钮S1与断路器和控制开关的不对应回路并联，可试验蜂鸣器是否完好。
2、缺点：缺点是不能重复动作，就是说当第一次音响发出后，值班人员利用解除按钮S2将音响解除，而不对应回路尚未复归，自保持回路还未解除，此时如果因连续事故又有第二台断路器事故分闸，事故音响不能再次启动，因而第二台断路器的分闸可能不被值班人员所发现。因此，这种电路只适用于断路器数量较少的发电厂和变电站。
