电路中的主要物理量

　　主要有电压、电流、电荷、磁链。在线性电路分析中常用电流、电压、电位等。另外，电功率和电能量也是重要的物理量。

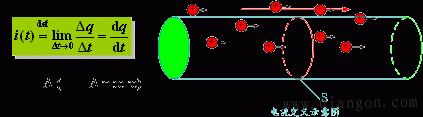

　　1.电流（current）：正电荷（electric charge）的定向移动。
　　电流大小用电流强度来表示：单位时间内通过导体截面的电量。
　　　
　　2.电压（voltage）：电场中某两点A、B间的电压（降）U_AB等于将点电荷q从A点移至B点电场力所做的功W_AB与该点电荷q的比值，即：
　　　　单位：V(伏：Volt)
　　当把点电荷q由B点移至A点时，需外力克服电场力做同样的功W_AB = W_BA，此时可等效视为电场力做了负功-W_AB ，则B点到A点的电压为：
　　
　　3.电位（potential）：为分析方便，常选某一点为参考点（reference node），把任一点到该点的电压称为该点的电位。
　　参考点的电位：一般选为零，所以，参考点也称为零电位点。
　　电位用φ表示，单位与电压相同，也是V（伏）。
　　
　　结论：电路中任意两点间的电压等于该两点间的电位差（potential difference）。

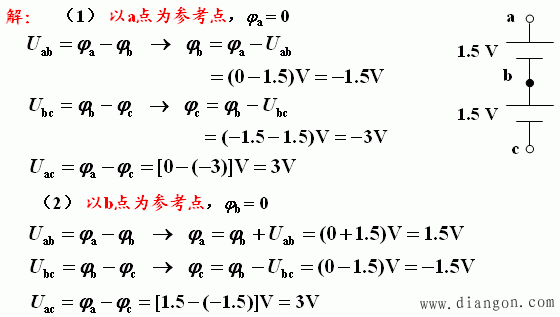

　　例1. 已知 U_ab = 1.5 V，U_bc = 1.5 V。求?φ_a；?φ_b；?φ_c；U_ac。
　　
　　结论：电位参考点可任意选择；当选择不同的参考点时，电路中各点电位均不同，但任意两点间电压保持不变。

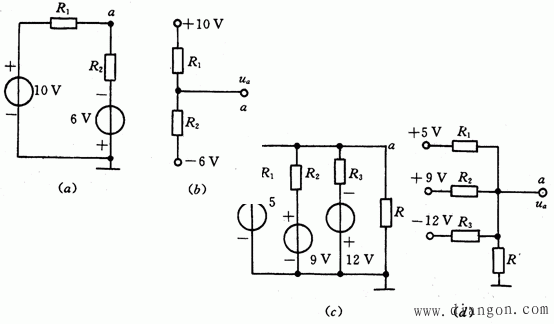

　　电路图的电位表示法
