电容三点式LC振荡电路

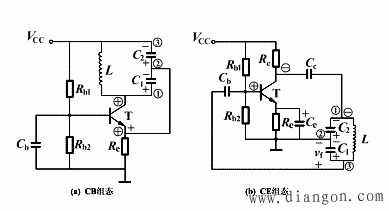

图1 电容三点式LC振荡电路

　　在LC谐振回路Q值足够高的条件下，电路的振荡频率为
　　　　 　　　 　　

　　这种振荡电路的特点是振荡频率可做得较高，一般可达到100MHz以上，由于C2对高次谐波阻抗小，使反馈电压中的高次谐波成分较小，因而振荡波形较好。电路的缺点是频率调节不便，这是因为调节电容来改变频率时，（既使C1、C2 采用双连可变电容）C1与C2也难于按比例变化，从而引起电路工作性能的不稳定。因此，该电路只适宜产生固定频率的振荡。

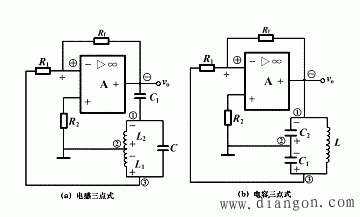

图2 由集成电路组成的三点式振荡电路
