数控机床坐标系与工件坐标系

　　编程总是基于某一坐标系统的，因此，弄清楚数控机床坐标系和工件坐标系的概念及相互关系是至关重要的。
　1.机床原点与机床坐标系
　 机床原点
　　 机床坐标系的零点。这个原点是在机床调试完成后便确定了，是机床上固有的点。
　　 机床原点的建立：用回零方式建立。
　　 机床原点建立过程实质上是机床坐标系建立过程
　 机床坐标系
　　 以机床原点为坐标系原点的坐标系，是机床固有的坐标系，它具有唯一性。
　　 机床坐标系是数控机床中所建立的工件坐标系的参考坐标系。
　注意：机床坐标系一般不作为编程坐标系，仅作为工件坐标系的参考坐标系。

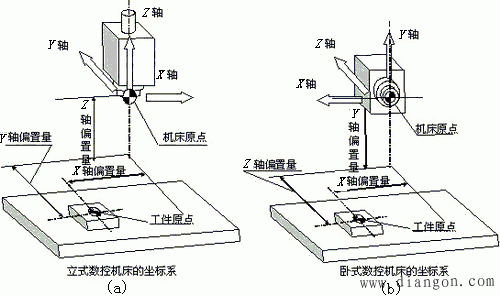

　　　　　　　　　　图1 机床原点与机床坐标系

　2.工件原点与工件坐标系
　 工件原点：为编程方便在零件、工装夹具上选定的某一点或与之相关的点。该点也可以与对刀点重合。
　 工件坐标系：以工件原点为零点建立的一个坐标系，编程时，所有的尺寸都基于此坐标系计算。现代数控机床均可设置多个工件坐标系，在加工时通过G指令进行切换。
　 工件原点偏置：工件随夹具在机床上安装后，工件原点与机床原点间的距离。
　

　　　　　　　　　　　　　图2 工件原点与工件坐标系
