CMOS积分型单稳态触发器

　　如图1所示，为CMOS积分型单稳态触发器。其中R和C构成积分延时环节，G1门和G2门是CMOS“或非”门，故因此而得名。

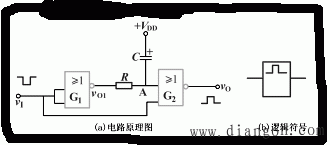

图1 CMOS积分型单稳态触发器

　　（1）稳定状态与暂稳状态
　　当触发脉冲有效电平（低电平）到来前，vI约为VDD，其逻辑值为1；vO1约为0V，其逻辑值为0。由于G2门的两个输入端vI均为1，则vA为0，故输出vO为0。只要触发器脉冲的有效电平未到，这个状态就不变，所以0态是稳定状态。
　　当触发脉冲有效电平来临，vI为0，故vO1变为1。我们知道电容两端电压不能跃变，故vA仍暂时保持为0。这期间G2门的两个输入端全为0，故其输出vO变为1。这之后，电容C要通过电阻R和G1门放电，vA电位逐渐上升，当升至MOS管的开启电压VGS（th）时（输入的有效电平宽度应该大于暂态持续时间tp），vO又变为0，所以1态是暂稳状态，暂稳状态持续时间
　　　

图2 CMOS积分型单稳态触发器的波形图

　
　　 （2）RC电路的恢复
　　这以后，只要输入脉冲有效电平尚在，电容C就继续放电。当有效电平消失时即vI由0变为1，vO1就由1变为0，这时电容C通过R和G1门又开始充电，当RC电路充电完毕便完成恢复工作，为下一次的暂态翻转做好准备。
　　图2为上述单稳态触发器的波形图。
