端子的作用、分类及表示方法

一、端子的作用
端子排：由各种型式的接线端子组合而成。
屏内设备与屏外设备及屏顶小母线连接时，必须经过端子排；
同一屏内不同安装单位的设备互相连接时，也要经过端子排。

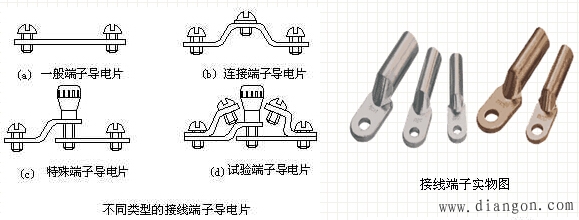

二、端子的类型
一般端子：供一个回路的两端导线连接用，是用得最多的端子；
连接端子：通过绝缘座上部的中间缺口，用导电片把两个端子连在一起，使各种回路并头或分头；
试验端子：用于接入电流互感器的回路中，可不必松动原来的接线，就能接入试验仪表，保证电流互感器的二次侧在工作过程中不会开路；
连接型试验端子：它同时具有试验端子和连接端子的作用；
特殊端子：用于需要很方便断开回路的连接端子中；
终端端子：用于固定或分离不同安装单元的端子。

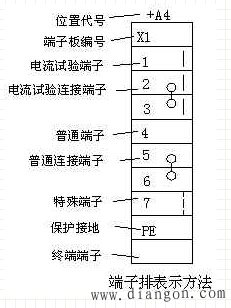

三、端子排的排列原则
1、不同安装单位的端子应分别排列，不得混杂在一起；
2、端子排一般采用竖向排列，且应排列在靠近本安装单位设备的那一侧；
3、每一个安装单位端子排的端子应按一定次序排列，以便于寻找端子。其排列次序为：交流电流回路；

交流电压回路；
信号回路；
直流回路；
其它回路。
