寄存器常用的时序逻辑电路

一、寄存器（基本寄存器）

可寄存一组二值代码，一个触发器能储存1位二值代码；N个触发器能储存N位二值代码。

实例：P235

74LS75是采用同步RS触发器构成的4位寄存器，CP高电平时，Q随D变化，CP低电平时，Q保持原来状态。

74LS175是由维持阻塞D触发器组成的4位寄存器，CP上升沿时Q的状态由D决定，其余时间Q保持。

CC4076是三态输出的4位寄存器。

上述三种寄存器是并行输入，并行输出的，简称并入并出。

二、移位寄存器

除可以存储代码外，还可将存储的代码在CP的作用下向左移或向右移。即将存储的代码低位移向高位或高位移向低位。

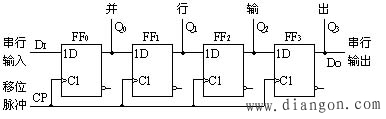

例：P236 图5.3.4 4位移位寄存器

如输入1011，则移动情况:

D₀=D_I D₁=Q₀ D₂=Q₁ D₃=Q₂

=D_I =Q₀ =Q₁ =Q₂

=Q_m－1 m=1，2，3

右移（低位移向高位）

时序图：

第4个移位CP后，Q₃Q₂Q₁Q₀=1011，与D_I输入1011相同，即将串行输入的数据并行输出，第8个CP后，Q₃Q₂Q₁Q₀回复为0，D_O从Q₃输出，第4到第7个脉冲到来后，从Q₃输出1011，数据串行输出。

P238 图5.3.6 用JK触发器构成的移位寄存器。（右移）

m=1，2，3

例：P238 图5.3.7 4位双向移位寄存器74LS194A：具有左、右移控制、数据并行输入、保持、异步置零（复位）等功能。

D_IR：数据右移串行输入端 D₀～D₃：数据并行输入端

D_IL：数据左移串行输入端 Q₀～Q₃ ：数据并行输出端 S₁、S₀：控制端

以FF₁为例：

S= R=G₁₁

（1）S₁=S₀=0时，G₁₁= ， =Q₁ （保持）

（2）S₁=S₀=1时，G₁₁= ， = D₁ （并行输入）

（3）S₁=0，S₀=1时，G₁₁= ， =Q₀（右移）

（4）S₁=1，S₀=0时，G₁₁= ， = Q₂（左移）

74LS194A功能表（如右表）

N 位移位寄存器右移（低位移向高位）

=D IL =Q m － 1 m=1 ， 2 ， 3 ，…， N

=Q 0 =Q 1 =Q 2 …

N 位移位寄存器左移（高位移向低位）

=D IR =Q m 1 m=0 ， 1 ， 2 ，…， N － 1

=Q 1 =Q 2 =Q 3 …
