建筑配电线路暗敷管路施工做法

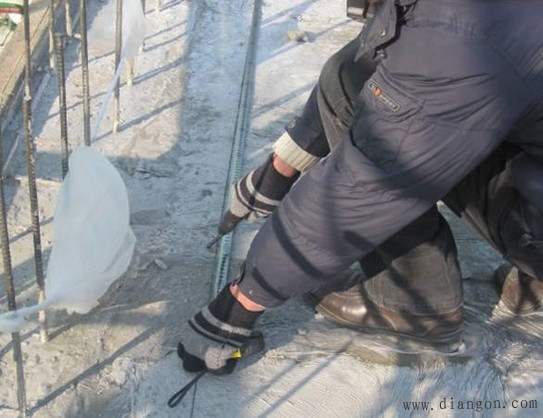

一、弹线定位

根据设计一图纸要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合模板混凝土墙等处，确定盒、箱位置进行弹线定位。

混凝土板、预应力空心板、现浇混凝土楼板、预制薄混凝土楼板上，标注出灯头盒的位置尺寸。

二、加工管弯

预制管弯可采用冷偎法和热喂法。方法同明敷方法。钢管弯曲时，弯扁程度不应大于管外径的10%.弯曲角度不宜小于90度。

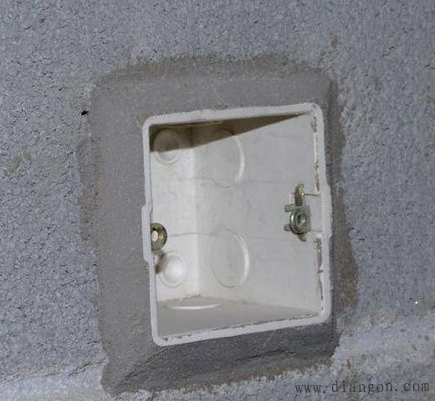

三、稳埋盒箱

可以预留盒箱孔洞，也可以剔洞稳埋盒箱，再接短管。

四、暗管敷设

现浇棍凝土框架内配管多使用钢管，尤其是动力线路。照明线路和弱电系统可使用强度较高的硬质PVC管，而且在结构的重要部位应做钢管保护。

A、现浇棍凝土柱内的管子敷设：管子应敷设在柱子中间部位，且与主筋或箍筋每隔lm绑扎固定，在进盒处绑扎点不宜大于0.3m。配管引出柱子时，为了不伸出模板，在管口处套一个套管并粘好，套管的外端要堵严，并与模板紧密贴住固定好，直接浇注在混凝土内。现浇棍凝土柱内壁灯盒、开关盒、插座盒应敷设在柱子中间部位，先将管与盒连接好，并用废纸外包塑料薄膜或塑料薄膜包锯末或麻绳将盒内堵塞严密，以免浇注时渗进沙浆。横向穿过现浇混凝土柱时，对柱子的结构强度有所减弱，应用钢管做套管，尽量离开柱子端头。

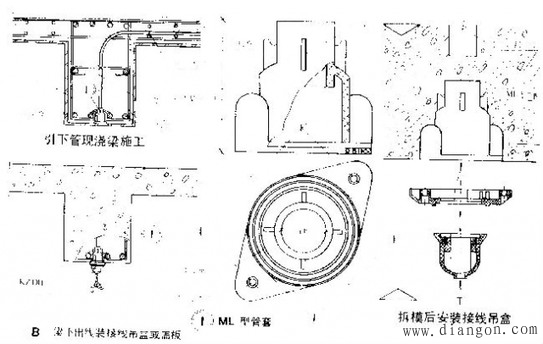

B、现浇混凝土梁内管子敷设：当管子需要横穿梁时，穿梁位置要与梁端头有一些距离，要在梁的靠中间位置穿过；当管子需要垂直竖穿梁时，最好在梁的净跨1/3附近穿过，此处梁的受力最小；当管子水平顺向在梁内敷设时，塑料管要与主筋保持一定距离敷设，不要与主筋绑扎在一起，要保证主筋周围都有混凝土包裹，这样梁的机械强度才会有保证。应敷设在梁的中问位置附近，至少距梁底筋上部50mm。

C、现浇混凝土墙体内管子敷设：

现浇混凝土墙体内配管应先连接好管盒，敷设在墙体内的盒（箱）应在钢筋网格中。现浇棍凝上墙体内配管应走捷径（不必横平竖直），应敷在两层钢筋之间，将管子与钢筋绑牢，绑扎点即离不大于1m，进盒附近要绑扎一点 。

D、框架结构空心砖隔墙内管子敷设：管子在空心砖墙内水平敷设时，在配管层内可改一行普通砖砌筑，或浇注一段混凝土保护住管子，当空心砖卧砌时也可从空心砖的空心洞中穿过。

E、框架结构加气混凝土砌块隔墙的管子敷设：加气混凝上砌块隔墙管子敷设，除配电箱外，不应配合砌墙预埋，其他器具线盒、管均应在墙体砌筑完成后剔槽卧盒配管。

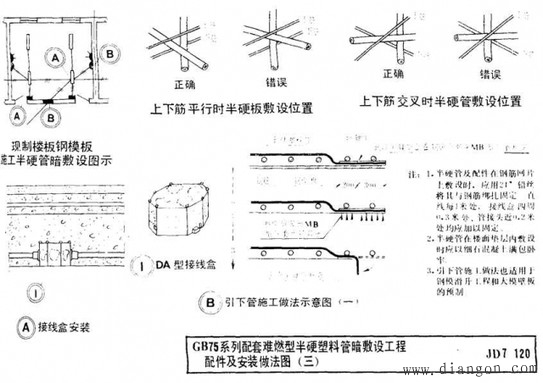

F、现浇混凝土楼板内管子的敷设：现浇楼板在支好模后，未安放钢筋前电工应根据房间四周墙和梁的边缘弹好十字线，确定好灯位的准确位置，当楼板底筋绑扎并垫好后，面筋（有的称盖铁）没绑扎前进行配管，将管路敷设在两层钢筋之间，配完管后再绑扎面筋。

敷设管路要走捷径，不必相互平行垂直，管子外径不能超过混凝土板厚度的1/3，配管与混凝土表面不应小一于15mm，否则楼板容易出现裂缝。

G、预制空心楼板的管子敷设：预制空心楼板管子暗敷，可敷设在板缝或板孔内，不能横向铺管，灯位盒也尽量埋在板缝内(使用DF型），若灯位不是板缝，可在板孔位置剔洞埋盒（使用普通灯头盒），但不能剔伤板肋。

H、楼（屋）面垫层（后浇层）内管子敷设：垫层（后浇层）厚度应能保护住管子，管的最小保护层厚度不应小于15mm，对楼（屋）面不平整的地方应铲平。楼（屋）面焦渣垫层（其他保温层）内配管时，应在垫层施工前，对管路周围用厚度不小于50mm水泥砂浆加以保护，以防止管路受机械损伤。

I、阳台、雨篷板内管子敷设：现浇混凝土阳台、雨篷板的受力情况系上部受拉、下部受压、故钢筋网设在部，阳台雨篷内管子敷设时，应在支好底模板后，没绑钢筋前进行。管子与灯位盒接好，将盒堵塞严与模板固定牢固，将管子在模板上垫起至少15 mm的高度，使用木模时，可用钉子将灯盒钉在模板上，管与钢筋保持一定距离并绑紧。

J、地面内管子敷设：

一般管子敷设在三合土垫层内，敷设前垫层夯实，铲平。

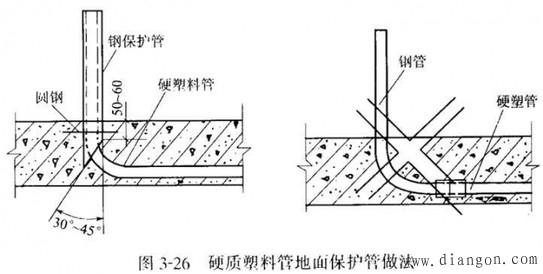

地面内敷设的管子，其露出地面的管口高度一般不宜小于200mm，且应垂直地面，露出地面段应套钢管保护，钢管埋地端应立锯成30 – 45度斜口，以增加地下固定长度。

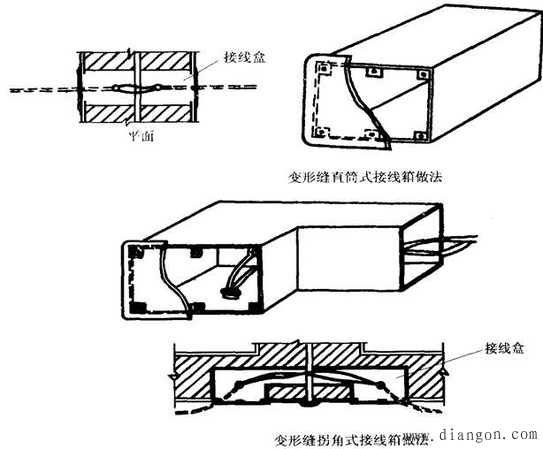

K、管路过变形缝

管路通过建筑物变形缝（沉降缝）时，要在其两侧各埋设接线盒做补偿装置。

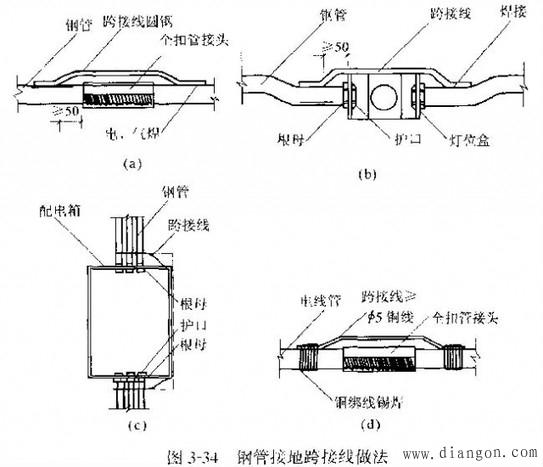

L、管子接地

管与管，管与盒都要电气连接。

钢管（厚度不小于2mm）采用丝扣连接时，应用直径不小于6mm圆钢焊接。镀锌钢管不能焊接，可用不小于4m㎡的铜线压接，有专用的接地压接卡子。

五、扫管穿带线

管路敷设完毕后，应及时清扫线管，堵好管口，封好盒子口，等待土建完工后穿线。
