手动准同期的接线原理

一、手动准同期装置：
目前，发电厂中广泛采用手动准同期装置均为非同期闭锁的手动准同期装置。它由同期测量表计、同期监察继电器和相应的转换开关组成。
1、同期测量表计:为了检查准同期并列的三个条件，需要用同期测量表计来比较两个系统的电压、频率和相位。

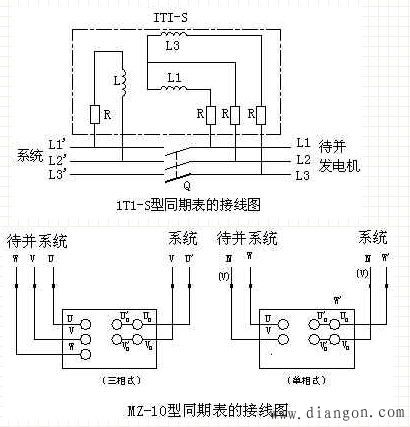

同期表有电磁式、电动式、铁磁电动式、整流式等。左边为目前广泛采用的1T1－S型同期表。

组合式同期表：
组合式同期表常用的为MZ－10型，它由频率差表、电压差表和同期表三个测量机构组成。

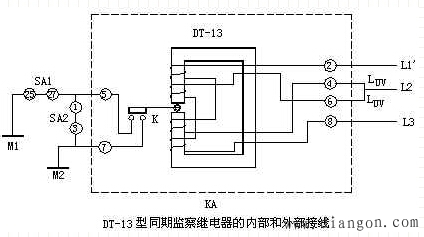

2、同期监察继电器：为了避免在较大的相角差下合闸而造成非同期合闸，在手动准同期装置中，一般装设同期监察继电器。
二、手动准同期方式
1、集中手动准同期：同期表一般采用组合式同期表，同期表计和转换开关都布置在集中同期屏上，各同期点的并列操作均在集中同期屏上进行。
2、分散手动准同期：仅将同期表集中，而各同期点的操作开关分别设在各个同期点的控制屏上。

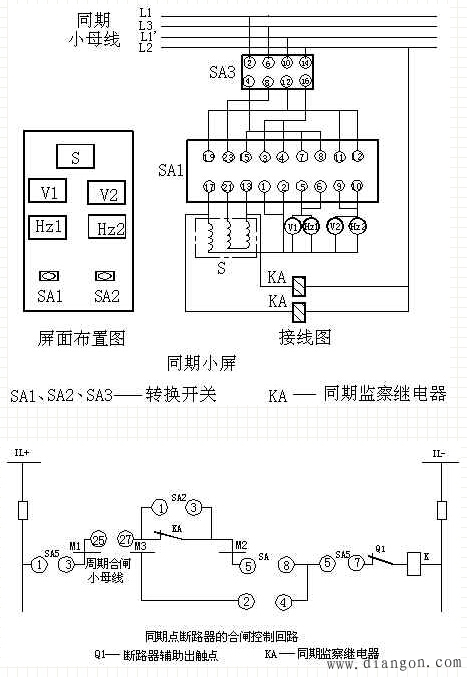

三、手动准同期回路
手动准同期的闭锁：同期监察继电器的动断触点串接在合闸小母线之间，当并列条件不满足时，继电器动作，其动断触点断开，闭锁断路器的控制回路。在手动准同期并列的过程中，为了防止同期装置工作不正确及运行人员误操作造成的非同期并列，除在手动准同期电路中装设同期监察继电器外，同期点断路器之间也有互相闭锁。
