产生正弦波的条件

　　产生正弦波的条件与负反馈放大电路产生自激的条件十分类似。只不过负反馈放大电路中是由于信号频率达到了通频带的两端，产生了足够的附加相移，从而使负反馈变成了正反馈。在振荡电路中加的就是正反馈，振荡建立后只是一种频率的信号，无所谓附加相移。

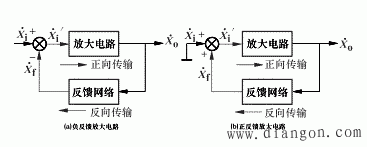

图1 振荡器的方框图

　　比较图1(a) 和 (b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。由于振荡电路的输入信号 =0，所以=。由于正、负号的改变，有反馈的放大倍数为：

　　　　　　　　　　　　
　　振荡条件是 　　　|| = 1　　　　　　　　　（1）
　　幅度平衡条件 　　　|| = 1　　　　　　　　　（2）

　　相位平衡条件　　　　　 　　　　（3）
