低压电器的全型号表示法及代号含义

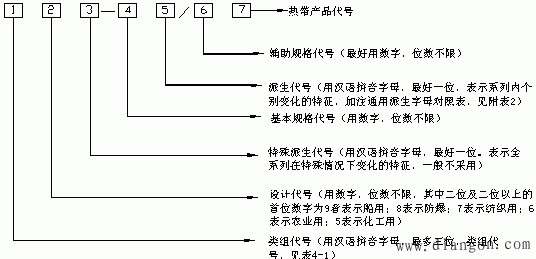

为了生产销售、管理和使用方便，我国对各种低压电器都按规定编制型号。即由类别代号、组别代号、设计代号、基本规格代号和辅助规格代号几部分构成低压电器的全型号。每一级代号后面可根据需要加设派生代号。产品全型号的意义如图1所示。

图1

低压电器全型号各部分必须使用规定的符号或数字表示，其含意为：

1、类组代号

包括类别代号和组别代号，用汉语拼音字母表示，代表低压电器元件所属的类别，以及在同一类电器中所属的组别。

2、设计代号

用数字表示，表示同类低压电器元件的不同设计序列。

3、基本规格代号

用数字表示，表示同一系列产品中不同的规格品种。

4、辅助规格代号

用数字表示，表示同一系列、同一规格产品中的有某种区别的不同产品。

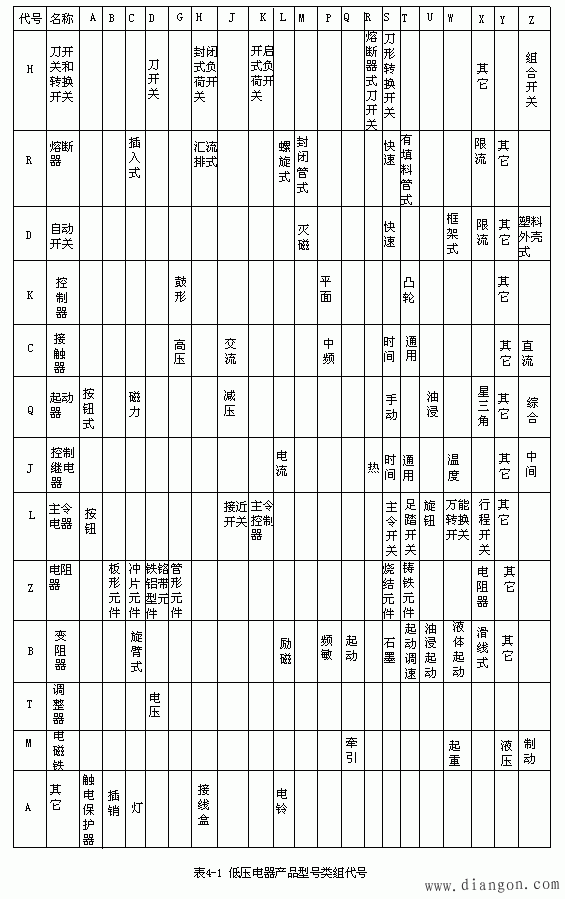

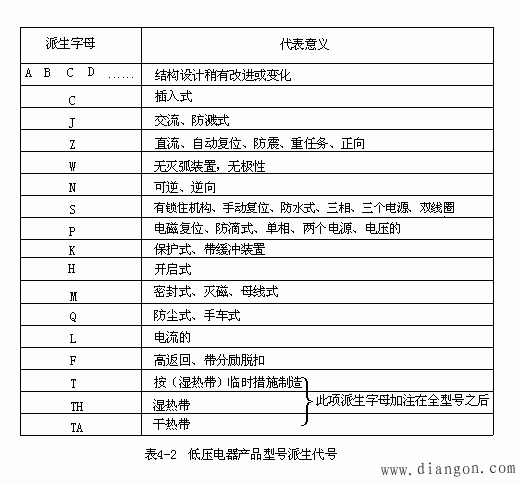

其中，类组代号与设计代号的组合表示产品的系列，一般称为电器的系列号。同一系列的电器元件的用途、工作原理和结构基本相同，而规格、容量则跟据需要可以有许多种。例如：JR16是热继电器的系列号，同属这一系列的热继电器的结构、工作原理都相同；但其热元件的额定电流从零点几安培到几十安培，有十几种规格。其中辅助规格代号为3D的有3相热元件，装有差动式断相保护装置，因此能对三相异步电动机有过载和断相保护功能。低压电器类组代号及派生代号的意义见表4-1和表4-2。
