三相异步电动机如何改为单相运行及电容的计算

三相异步电动机绕组接线端连接上几只电容器，可以接至“单相电源上运行。对于常见的单速三相电机，无论它是星形连接还是三角形连接，都不必拆开电动机绕组的内部接头，而只需在引线端并联电容器。
三相电机是三角形接法时，电容按图：连接；是星形接法时，电容按图2连接。图中C2为运行电容人：为启动电容。闭合开关K后接通电源，电机开始运行，当电机达至！额定转速后，应通过开关K将c1断开，否则电机会发热，甚至烧坏。
电容C2的容量可按下式计算：C2=1950*In/(Un*COSФ) (μF)
式中1N、UN、cos十分别是原三相电机铭牌上的额定电流、额定电压和功率因数值，若铭牌上无功率因数，cosy可取0·85左右。例，日某台三相异步电机铭牌上标有“A”连接，额定电压力220V，额定电流力0． 85A，功率因数为0.8。则改为单相运行时工作电容C2为：
C2=1950In/(Un*COSФ)=1950*0.85/(220*0.8)=9.42(μF)
取C2＝10μF。
电容C1的容量可根据电动机启动时负载的大小来选择，通常为C2的1～4倍。对于功率1kw以下的小电机,C1也可以去掉不用，但C2数值要适当加大。经此改接后，电机的容量根据电机运行时功率因数的大小要下降10％～40％。
上述电路中的电容要选纸介油浸电容或金属化电容等无极性电容器，不能用电解电容器，同时要注意其耐压值。一般地，若电机工作电压力220v，电容耐压应为400v；若电机工作电压力为380V，电容耐压应力600V左右。
对于１ｋＷ以下的小功率三相异步电动机，不仅可以作三相运行，而且也可以作单相运行。
１． 电动机单相运行时的连接方式
（１）三相绕组的三角形连接

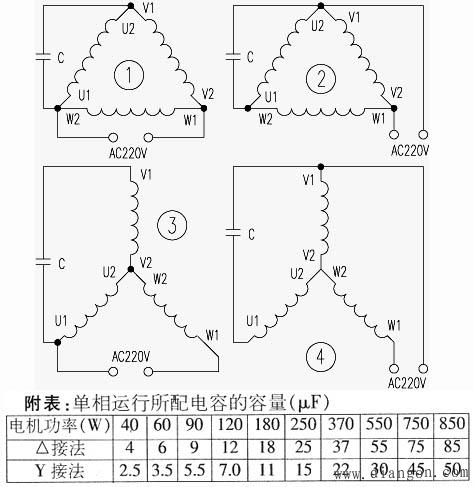

如图１所示。将电容器并接在三相绕组的任意一相两端（图中接在Ｕ相两端），然后２２０Ｖ市电加在电容Ｃ的一端和Ｖ２与Ｗ１的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。
（２）三相绕组的星形连接
将电容器接在任意两个端子上（如图３中接Ｖ１、Ｕ１），２２０Ｖ市电则加在余下的端子Ｗ１和电容Ｃ的任一端上。这样，电机就可旋转。如需改变电机转向，则将市电的一端从Ｕ１换接到Ｖ１端即可（如图４所示）。
２． 电容器的容量选择
小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择如附表所示。
如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量Ｃ（Μｆ）＝Ｐ（Ｗ）／１７，Ｃ的单位是μＦ，Ｐ的单位是Ｗ；当用作三角形连线时，所选电容容量Ｃ（μＦ）＝Ｐ（Ｗ）／１０。
