触电保护器和漏电保护器原理

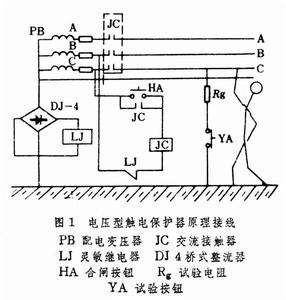

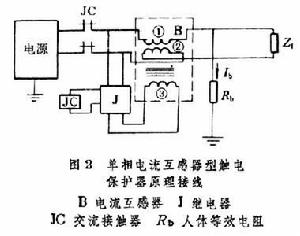

　　①单相电流互感器型触电保护器：其原理接线见图2。图中的电流互感器 B有两个一次侧绕组①和②,两绕组的匝数相等绕向相反,分别与相线及零线相接。二次绕组 ③和灵敏继电器J相接。正常工作时，相线中的电流和零线中的电流相等，铁心中没有磁通，绕组③中也没有感应电动势和电流。当人体触及相线时，通过人体的电流Ib经大地回到电源，此时，互感器B的绕组①和②中的电流失去平衡,铁心中出现磁通，绕组③中即产生感应电动势，并有电流启动交流接触器JC，使其常闭触点打开，从而切断电源。

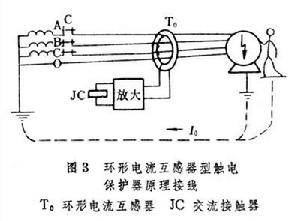

②环形电流互感器型触电保护器:其电源的3根相线A.B.C和零线O绞合在一起作为环形电流互感器的原边绕组(图3)。

正常时，无论三相负荷平衡与否,4根导线中电流之和为零，放大器无输入也无输出。如果人体触及带电体，有电流I0以大地为回路流动时,则A、B、C和O 4根导线的电流之和不再为零，出现不平衡电流。此不平衡电流在环形电流互感器中产生磁通，二次线圈中的电流经放大后启动交流接触器JC切断电源。这种触电保护器要求零线只能一点接地,否则因为不平衡电流没有经过电流互感器,当负荷不平衡时会导致保护器误动作。如果电流互感器接在中性点的零线与地之间，当绝缘损坏时，漏电电流以重复接地点和零线为回路，不经过电流互感器，则保护装置拒绝动作。

用电安全要记牢，家用电器莫受潮
——漏电保护器

　　自从人类发明并使用电以来，电不仅给人类带来了很多方便，也能给人类带来灭顶之灾。它可能烧坏电器，引起火灾，或者使人触电。如果有一种设备可以使人们安全地使用电，将会避免很多不必要的损失。所以在五花八门的电器接踵而来的同时，也诞生了各式各样的保护器。其中有一种是专门保护人的，称为漏电保护器。

　　在了解触电保护器的主要原理前，我们有必要先了解一下什么是触电。触电指的是电流通过人体而引起的伤害。当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。当触电已经发生的时候，就要求在最短的时间内切除电流，比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1 秒。

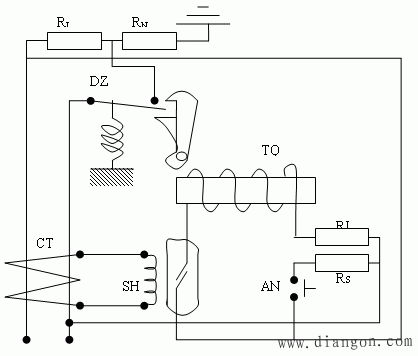

漏电保护装置图

　　如图是简单的漏电保护装置的原理图。从图中可以看到漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。图中把所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。
　　图中的CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。它的原边线圈是进户的交流线，把两根线当作一根线并起来构成原边线圈。副边线圈则接到“舌簧继电器”SH的线圈上。
　　所谓的“舌簧继电器”就是在舌簧管外面绕上线圈，当线圈里通电的时候，电流产生的磁场使得舌簧管里面的簧片电极吸合，来接通外电路。线圈断电后簧片释放，外电路断开。总而言之，这是一个小巧的继电器。
　　原理图中开关DZ不是普通的开关，它是一个带有弹簧的开关，当人克服弹簧力把它合上以后，要用特殊的钩子扣住它才能够保证处于通的状态；否则一松手就又断了。
　　舌簧继电器的簧片电极接在“脱扣线圈”TQ电路里。脱扣线圈是个电磁铁的线圈，通过电流就产生吸引力，这个吸引力足以使上面说的钩子解脱，使得DZ立刻断开。因为DZ就串在用户总电线的火线上，所以脱了扣就断了电，触电的人就得救了。
　　不过，漏电保护器之所以可以保护人，首先它要“意识”到人触了电。那么漏电保护器是怎样知道人触电了呢？从图中可以看出，如果没有触电的话，电源来的两根线里的电流肯定在任何时刻都是一样大的，方向相反。因此CT的原边线圈里的磁通完全地消失，副边线圈没有输出。如果有人触电，相当于火线上有经过电阻，这样就能够连锁导致副边上有电流输出，这个输出就能够使得SH的触电吸合，从而使脱扣线圈得点，把钩子吸开，开关DZ断开，从而起到了保护的作用。
　　值得注意的是，一旦脱了扣，即使脱扣线圈TQ里的电流消失也不会自行把DZ重新接通。因为没人帮它合上是无法恢复供电的。触电者离开，经检查无隐患后想再用电，需把DZ合上使其重新扣住，便恢复了供电。
　　以上就是触电保护器的主要原理，但是就是有了触电保护器，也不能认为是万无一失了，用电依然应该注意安全。
