隔离开关的操作闭锁回路

为了保证安全，隔离开关与相应的断路器、接地刀闸之间必须装设闭锁装置以防止误操作。隔离开关的操作闭锁装置有机械闭锁和电气闭锁两种，以下主要介绍电气闭锁。

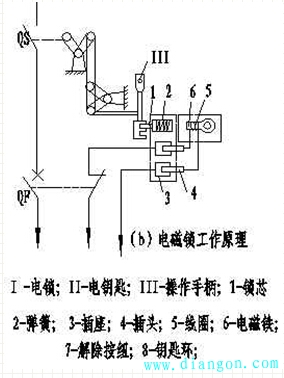

1、电气闭锁装置：电气闭锁装置通常采用电磁锁实现操作闭锁。在每个隔离开关的操作机构上装有一把电锁，全厂（站）备有2～3把电钥匙作为公用。只有在相应断路器处于跳闸位置时，才能用电钥匙打开电锁，对隔离开关进行合、跳闸操作。

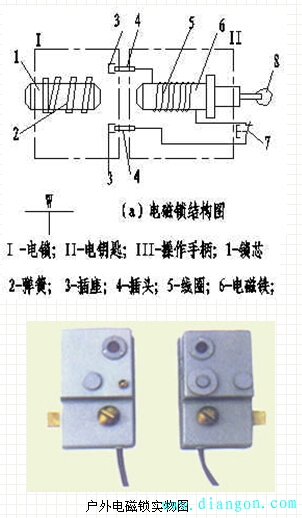

　　目前，我国生产的电磁锁有户内DSN和户外DSW型两种。

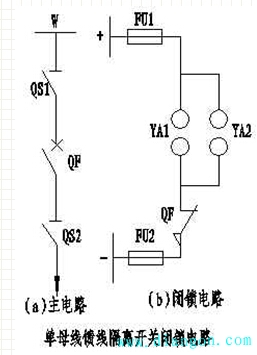

　　2、电气闭锁回路：隔离开关的电气闭锁回路与电气一次接线方式有关，最简单的单母线馈线隔离开关闭锁回路如下图所示。

　　为了保证安全运行，一般高压成套配电装置的闭锁装置应具有以下“五防”功能：

a)防止带负荷拉、合隔离开关；
b)防止误分、合断路器；
c)防止带接地误合断路器或隔离开关；
d)防止带电挂接地线或合接地刀闸；
e)防止误入带电间隔。
　　优点：电气闭锁装置具有防止误拉、合闸的优点；
　　缺点：操作较麻烦，增加了连接用控制电缆的数目，而且其触点和连线上的缺陷不易被发现，屋外配电装置的电气闭锁装置因气候等因素会影响直流系统绝缘。
