彩色电视机行输出变压器好坏的判断方法

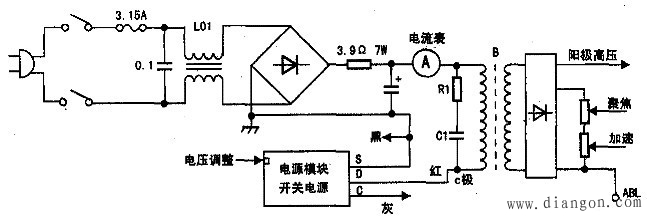

调试具体操作如下：按附图所示。找一只好的21英寸～29英寸彩电的行输出变压器接上。将操作台上的杂物远离行输出变压器，特别是高压帽及行输出变压器的ABL端。连接好后接通电源，这时慢慢旋动模块上的电压调整电位器。直至听到行输出变压器发出“吱吱”叫声，并可以闻到高压帽或ABL，端在空气中放电所产生的臭氧味，这时停止旋动电位器，调试完毕记下电流表显示的稳定数据。29英寸行输出变压器的电流比21英寸行输出变压器电流要高些，正常的行变电流为15mA～25mA，而质量差的或坏的行变电流可达50mA～100mA。掌握了经验数据，好坏对比一目了然。
　　在操作过程中，一定要将引线按图连接好，做好绝缘。高压帽和聚焦极。加速极之间距离一定要远。以防高压放电。安装无误后方可通电。如果ABL端对其他引脚端连续放电，那么此行输出变压器的初级线圈匝间有短路，造成高压过高对四周放电，所以使用中一定要注意人身安全。
