同步电机的结构
|
我们只研究同的电磁关系，因此，电机结构只考虑定转子、绕组和磁路 隐极机和凸极机在于转子的不同形状 1．隐极同步发电机的基本结构 Constructionofcylindricalrotorgenerator 定子（stator）、转子（rotor）、轴承和端盖 （1）定子：定子铁心、绕组、机座及固定部件、附件 △定子铁心：采用0．5mm2D41硅钢片叠成

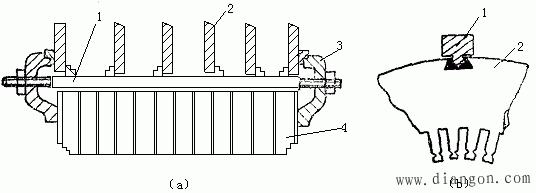

图1 同步电机定子铁心的结构 Turbo-generator Rotor Construction △定子绕组（armaturewinding）：一般采用三相双层短距叠绕组，Y连接。 ①为避免电流太大，定子绕组选用较高电压 ②定子电流较大，每槽一般只嵌放两个有效导体（线棒），为减少涡流损耗，每根导体常由多股截面为15mm2以下的扁铜线并联而成，而有进行编织换位。

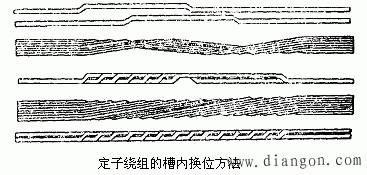

图2 同步电机电枢绕组的换位 （2）转子 △转子铁心：一般采用整块的高机械强度的，具有良好导磁性能的合金钢锻成，表面开有槽。 △转子绕组：扁铜线绕成的同心成绕组field winding △护环，中心环，滑环，风扇。

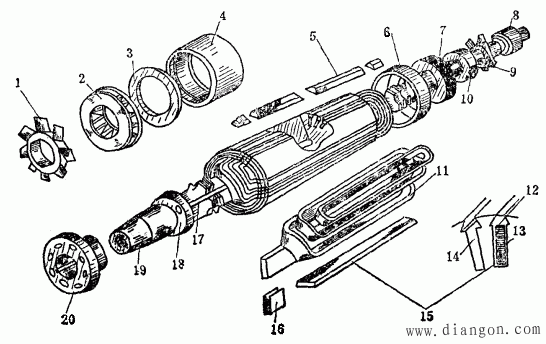

1－轴向风扇 2－径向风扇 3－中心环 4－护环 5－槽楔 6－护环 7－风扇 8－励磁机电枢 图3 汽轮发电机的转子 （3）端盖和轴承 3、凸极同步电机的基本结构 Construction of salient-pole generator 凸极机的气隙不均匀，主极轴线下气隙小，而极间气隙大。 隐极机的气隙均匀 ①the airgap is uniform ②the rotor m．m．f． may be taken to be distributed sinusoidally in space |
