多位数加法器
时间：2023-03-13作者：佚名
|
1.串行进位加法器

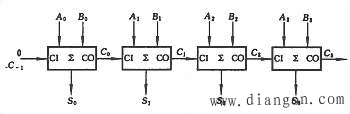

若有多位数相加，则可采用并行相加串行进位的方式来完成。例如，有两个4位二进制数A3A2A1A0和B3B2B1B0相加，可以采用两片内含两个全加器或1片内含4个全加器的集成电路组成，其原理图如图1所示。由图可以看出，每1位的进位信号送给下1位作为输入信号，因此，任1位的加法运算必须在低1位的运算完成之后进行，这种进位方式称为串行进位。这种加法器的逻辑电路比较简单，但它的运算速度不高。为克服这一缺点，可以采用超前进位等方式。
2.超前进位集成4位加法器74LS283
由于串行进位加法器的速度受到进位信号的限制，人们又设计了一种多位数超前进位加法逻辑电路,使每位的进位只由加数和被加数决定，而与低位的进位无关。现在介绍超前进位的概念。 由表1得Si和Ci的逻辑表达式
当Ai=Bi=1时，Gi=1，由Ci的逻辑表达式得Ci=1，即产生进位，所以Gi称为产生变量。若Pi=1，则AiBi=0，由Ci的逻辑表达式得Ci=Ci-1，即Pi=1时，低位的进位能传送到高位的进位输出端，故Pi称为传输变量。这两个变量都与进位信号无关。将Gi和Pi 代入以上两式得：
由上式得各位进位信号的逻辑表达式如下：

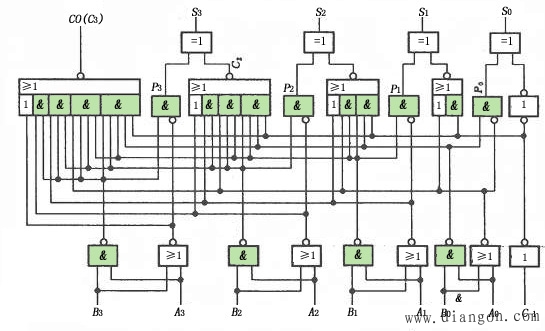

由此可知，因为进位信号只与变量Gi、Pi和C-1有关，而C-1是向最低位的进位信号，其值为0，所以各位的进位信号都只与两个加 数有关，它们是可以并行产生的。 根据超前进位概念构成的集成4位加法器74LS283的逻辑图和引脚图分别如图5.6.5(a)和图5.6.5(b)所示。 根据以上表达式可以写出S0～S3的表达式。例如
经变换和化简得:
 同理可推导出S0、S2、S3和CO(C3)的表达式。 图2 集成4位加法器74LS283  (a)逻辑图
 （b）引脚图

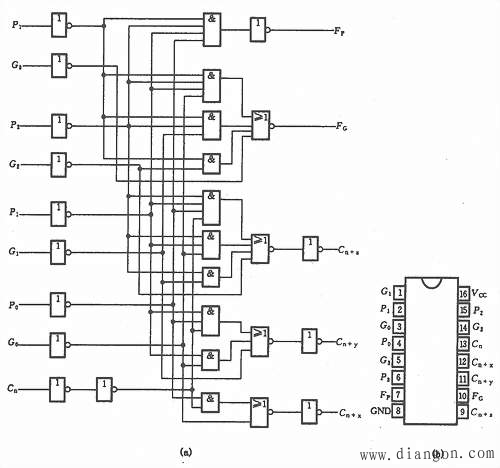

3.超前进位产生器74182 多位数的超前进位加法器的进位是并行产生的，大大提高了运算速度。但是，随着位数的增加，超前进位逻辑电路越来越复杂。为了解决这一矛盾，设计出了专用的超前进位产生器，用多个超前进位产生器连接，既可扩充位数而又不使逻辑电路太复杂。集成超前进位产生器74182的逻辑图和引脚图分别如图3(a)和3(b)所示。 由图3可以对74182的引出端信号说明如下: 74182的输入、输出信号有进位输入端Cn，进位输出端Cn x、Cn y、Cn z，进位产生输出端FG(低电平有效)，进位传输输出端FP(低电平有效)，进位产生输入端G0～G3（低电平有效），进位传输输入端P0～P3（低电平有效）。 74182的逻辑功能如表3(a)～(e)所示
 图3 集成超前进位产生器74182(a)逻辑图（b）引脚图
由图3(a)可得
上式与功能表一致，Cn x、Cn y、Cn z为各位的进位信号，Pi、Gi为低电平有效，Cn是向最低位的进位信号。FP和FG可以用来实现多个超前进位产生器连接，这样既可以扩充位数，而又不使逻辑电路太复杂。具体连接方法见4。

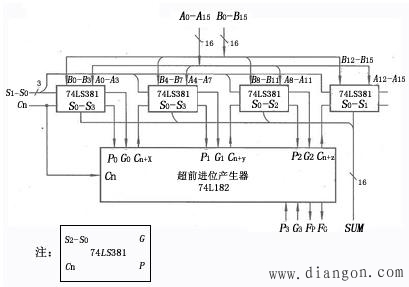

 图4 16位全超前进位算术/逻辑运算电路 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
