空调装置的减振

在通风空调系统中，均配置各类运转设备，如风机、水泵、冷水机组等，由于其旋转部件的材质、加工及装配等原因，使质量分布不均匀，且转动中心之间存在着偏心，在作旋转运动时将产生振动，该振动又传至支承结构（结楼板或基础）或管道，引起后者振动。这些振动将影响人的身体健康，影响产品质量，有时还会破坏支承结构。所以，通风空调系统中的一些运转设备，应采取隔振措施。
一、隔振材料与隔振装置
隔振材料种类很多，如软木、玻璃纤维板、毛毡、橡校、金属弹簧等。在空调工程中，最为常用的隔振材料是橡胶及金属弹簧，或两者合成的隔振装置。下面介绍工程中常用隔振装置。
1、橡胶隔振器

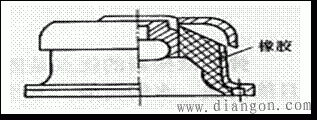

橡胶隔振器是采用经硫化处理的耐油丁腈橡胶，作为它的隔振弹性体，并粘结在内外金属环上受剪切力的作用，因此，全称橡胶剪切隔振器。图1所示为JG型橡胶减振器构造图。
这种隔振器的特点是：自振频率低，仅次于金属弹簧。并有足够的阻尼，隔振效果良好，安装和更换方便，且价格低廉。但有使用多年后易老化的缺点，应定期检查更换。

图1 JG型橡胶隔振器
2、橡胶隔振垫
橡胶隔振垫是一种简便、经济的减振方法。橡胶隔振垫有单向单面和双面开肋、双向双面开肋等型式。这种橡胶隔振垫结构简单、安装简便、隔振效果好。但由于橡胶剪切受压，在长期荷载作用下，容易产生疲劳而缩短使用年限。
3、弹簧隔振器
弹簧减振器是由单个或数个相同尺寸的弹簧和铸铁（或塑料）护罩所组成。
弹簧减振器由于固有频率低、静态压缩量大，承载力高，低频振动的隔振效果好。且能抗油、水的侵蚀，而且不受温度的影响，使用年限长。缺点是阻尼比小，容易传递高频振动，并在运转启动时转速通过共振频率会产生共振。水平方向的稳定性较差。如果将弹簧减振器与橡胶组合起来使用，减振效果会更好。
4、隔振软管
各种动力泵联接管道也是一种振动源，为防止管道的固体振动传声，必须在管道上装置隔振软管。目前常用的隔振软管有橡胶软接管和不锈钢波纹软管两种类型。橡胶软接管具有很好的减振效果，缺点是受介质温度、压力的限制，同时不耐腐蚀。

1. 择隔振装置时应注意以下几点：

1、隔振器承受荷载应大于允许工作荷载的10%；

1. 设备n>1500r/min时，宜用橡胶隔振器减振垫，n<1500r/min时宜用弹簧减振器；

3、选择隔振器时，设备重心不宜太高，否则要晃动；
4、橡胶隔振器的计算压缩变形量按厂家提供的极限压缩量的1/3~1/2；
5、橡胶隔振垫的静态压缩量不应过大，一般在=10毫米以内

6、支撑点数目不宜少于4个；设备较大较重时，可到6~8个；
