7442二－十进制译码器

人们虽然不习惯于直接识别二进制数，但可采用二－十进制译码器来解决。这种译码器应有4个输入端，10个输出端。图1(a)和1(b)是7442二－十进制译码器的逻辑图和引脚图，它的功能表如表1所示。其输出为低电平有效。

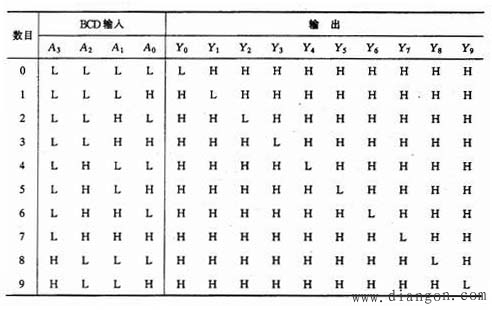

表1 7442二－十进制译码器功能表

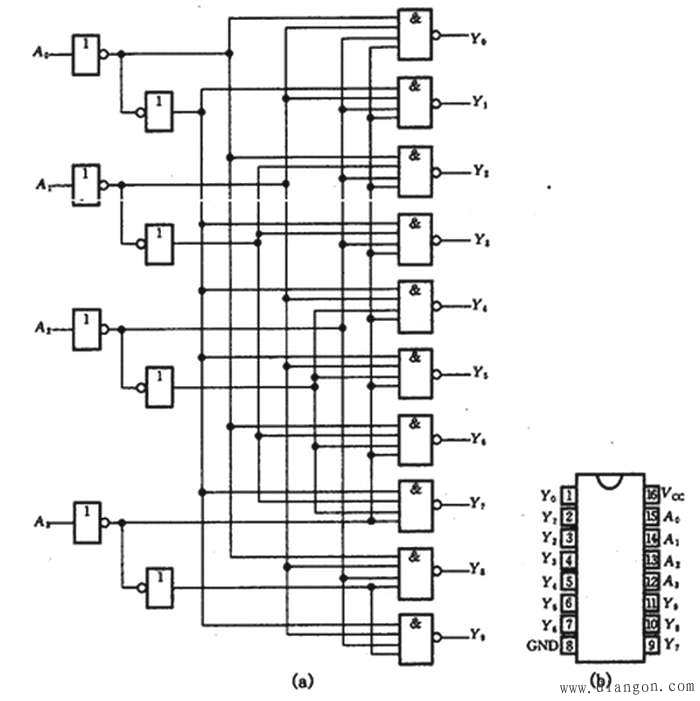

图17442二－十进制译码器的逻辑图（a）逻辑图(b)引脚图
从逻辑图和功能表都可以得出，当A₃A₂A₁A₀=0000时，输出Y₀ =0，它对应于十进制数0，其余输出依此类推。
