变压器的空载试验

　　试验目的:测定变压器的空载电流、变比k、空载损耗及励磁阻抗。

　　注：用大写字母表示高压端,小字母表示低压端.空载试验可在任一边作.但考虑到空载试验所加电压较高,其电流较小,为试验的安全和仪器仪表选择方便,一般在低压侧作.如下图所示：

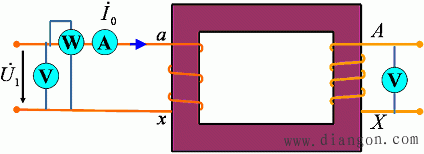

图1 变压器的空载试验

　　测定方法:在低压方加U₁，高压侧开路，读取

　　由空载试验等效电路可知，忽略一次侧的漏阻抗，则

　　变压器的变比：

　　激磁阻抗　

　　激磁电阻　

　　激磁电抗　

　　注意：

　　　　①　由于励磁参数与磁路的饱和程度有关，故应取额定电压下的数据来计算励磁参数。

　　　　②　对于三相变压器，按上式计算时U₁、I₀、p₀均为每相值。但测量给出的数据却是线电压、线电流和三相总功率.

　　　　③　空载损耗p₀近似为铁耗。

　　　　④　由于空载试验是在低压侧进行的，故测得的激磁参数是折算至低压侧的数值。如果需要折算到高压侧，应将上述参数乘以变比k的平方：

　　　　　（1）
