电力系统的无功功率和电压调整

电力系统的无功功率电源

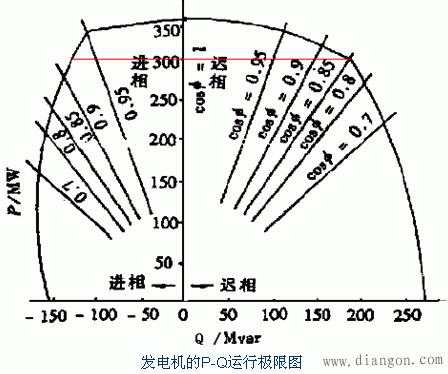

1）同步发电机

2）并联无功补偿设备（装置）——同步调相机、并联电容器、静止无功补偿器等。

电压中枢点的调压方式
1）逆调压——高峰负荷时增大中枢点的电压、低谷负荷时减少中枢点的电压的调压方式。
适用于当电压中枢点供电的各负荷变化规律大致相同，且负荷的变动较大、供电线路较长时。
2）恒（常）调压——中枢点的电压在任何负荷下基本保持不变的调压方式。
适用于当电压中枢点供电的各负荷变动较小、供电线路电压损耗也较小时。
3）顺调压——高峰负荷时允许中枢点的电压略低，低谷负荷时允许中枢点的电压略高的调压方式。
适用于负荷变动和供电线路都较小时、或用户的电压要求较低时。
电压调整的基本原理和措施

4节点的实际电压为：

为调整4节点电压，可以采取的措施：
调U_G
调变压器分接头
改变网络无功分布（装并联无功补偿设备）
改变线路参数（装串联电容器、更换导线）
双绕组降（/升）压变压器分接头的选择
设高压侧实际电压为U₁，变压器阻抗R_T、X_T已归算到高压侧，变压器低压绕组的额定电压为U_TL，变压器高压绕组的分接头电压为U_TH。

如果低压侧要求得到的电压为U₂，则
U₂=(U₁-△U_T)/k=(U₁-△U_T)U_TL/U_TH
U_TH=(U₁-△U_T)U_TL/U₂
其中：△U_T=(PR_T QX_T)/U₁
负荷变化时，△U_T及U₂都要变化，而分接头只能用一个，可以同时考虑最大、最小负荷情况：
U_THmax=(U_1max - △U_Tmax) U_TL / U_2max
U_Thmin=(U_1min - △U_Tmin) U_TL / U_2min
然后取平均值： U_THav=(U_THmax U_THmin) / 2
根据计算的U_THav选择一个与它最接近的分接头，最后校验最大、最小负荷时低压母线的实际电压是否符合要求。
合理使用调压措施进行调压
1）优先考虑调发电机端电压U_G
2）调变压器分接头的手段应充分利用。普通变压器需停电调分接头；使 用有载调压变压器，调压灵活而且有效，但价格较贵，而且一般要求系统无功功率供应较充裕。
3）系统无功功率供应不充裕时，可以用并联电容器、调相机、静止无功补偿器调压；还可以降低△P。但需额外增加投资。冲击负荷的调压宜用静止无功补偿器。

电力系统无功功率的最优分布
目标：各节点无功电源功率Q_Gi应是多少，才能使有功功率损耗△P_ε最小？

——等网损微增率准则。
