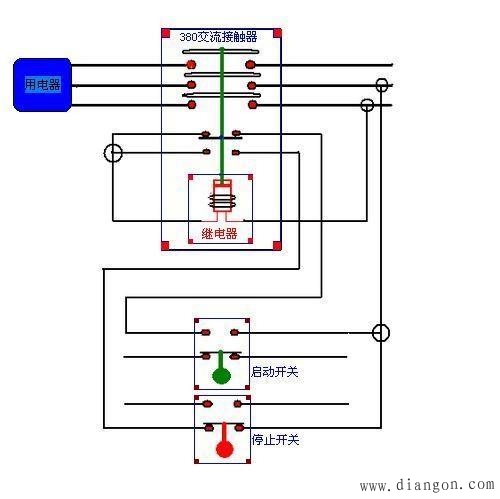

交流接触器的组成

交流接触器主要有四部分组成:

(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；

(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；

(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；

(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理: 　　

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
