三相变压器的连联结组

三相变压器的联结组有两部分组成，一部分表示三相变压器的联结方法；一部分联结组的标号。如图6所示连接组Y，y10。下面详细介绍确定联结组的方法。联结组标号是由原边.副边线电动势的相位差决定的。三相变压器的3个铁心柱上都有分别属于原边绕组和副边绕组的一相，它们的相位关系与单相变压器原边.副边绕组感应电动势的关系完全一样。根据电路理论可知，当三相绕组Y接时，线电动势的大小为相电动势的倍，相位则超前相应相电动势30°；当三相绕组△接时，线电动势与相电动势相等。所以在原边.副边相电动势的相位关系知道后，线电动势的关系也随之确定，便可根据线电动势的相位关系来确定联结组标号。联结组标号有两层含义：一方面原边.副边线电动势相位差都是30°的倍数，该倍数即为联结组标号；另一方面代表着时钟的整点数，如果规定原边线电动势作为分针始终指向12点不动，副边绕组的线电动势作为时针，按顺时针转动，指向几点，则连接组标号就是几，这就是所谓的钟表法。

(1)由三相变压器的接线图确定联结组

在已知三相变压器接线图的情况下，可以按如下步骤来确定其连接组：首先画出原边绕组相电动势的相量图，并根据其连接方式求出线电动势；然后把U点当作u点，根据同名端，确定副边绕组相电动势与原边相电动势的相位关系，画出副边相电动势的相量图，再由其连接方式求出副边的线电动势；最后根据相量图所示的原边.副边线电动势相位差，得到连接组标号。

下面就以Y，y.Y，d为例来说明如何确定三相变压器连接组标号，在以下分析中，如无特殊说明，都认为原边绕组所接电源的相序为：U→V→W。

a)Y，y连接组

图1～图6给出了所有Y，y连接组的接线图和相量图。

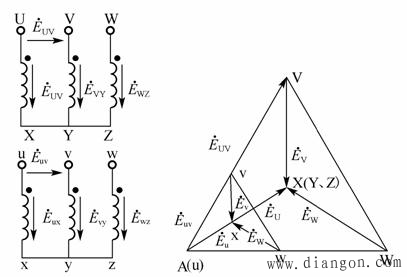

图1　Y，y12联结组

图2　Y，y2联结组

由此可见，当原边.副边绕组采用相同的连接方式时，连接组标号均为偶数，并且，原边.副边绕组感应电动势的相序一致，标号的改变并不会影响到相序。当原边.副边绕组采用不同的连接方式时，连接组标号均为奇数。

b)Y/d连接组

图7～图8给出了所有Y/d连接组的接线图和相量图。

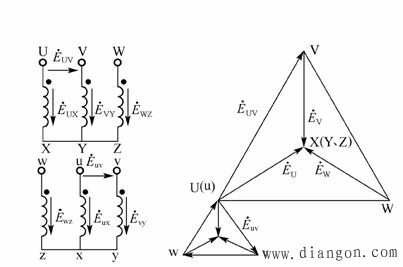

图3　Y，y4联结组

图4　Y，y6联结组

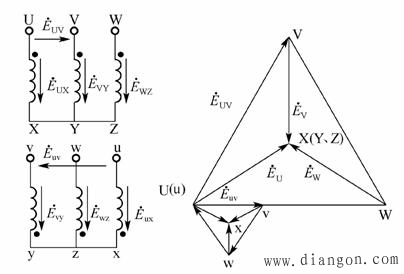

图5　Y，y8联结组

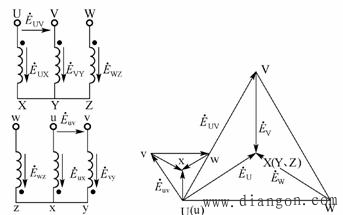

图6　Y，y10联结组

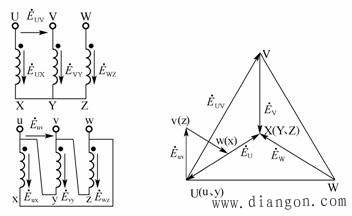

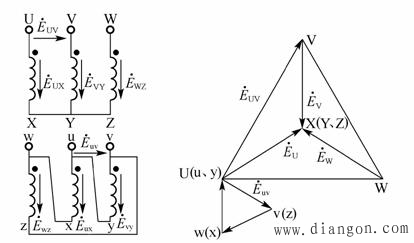

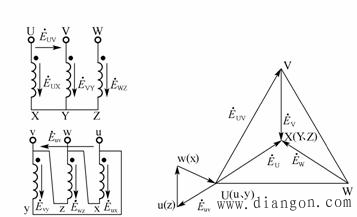

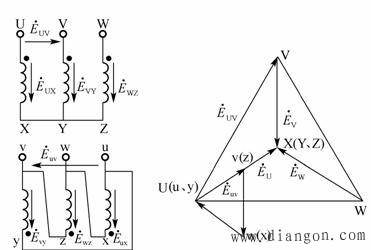

图7　Y，d1联结组 图8　Y，d3联结组

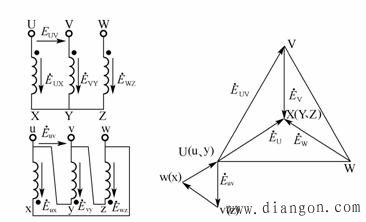

图9　Y，d5联结组

图10　Y，d7联结组 图11　Y，d9联结组

（2）由三相变压器的连接组确定接线图

这可以看成是上一过程的逆过程。其步骤如下：首先根据连接组所示的连接方法，初步画出原边.副边绕组的连线方式，并且按照常规，定义原边绕组的出线端标志及相电动势.线电动势，在此基础上，画出原边绕组相量图；然后把U点当作u点，根据连接组标号，再相量　

图12　Y，d11联结组

图中画出副边绕组的线电动势.相电动势；最后根据原边.副边线电动势的相位关系，确定副边绕组的出线端标志.同名端。
