三相接线的同期系统

三相接线的特点是同期电压取待并系统的三相电压和运行系统的两相电压，相应的同期装置为三相式。

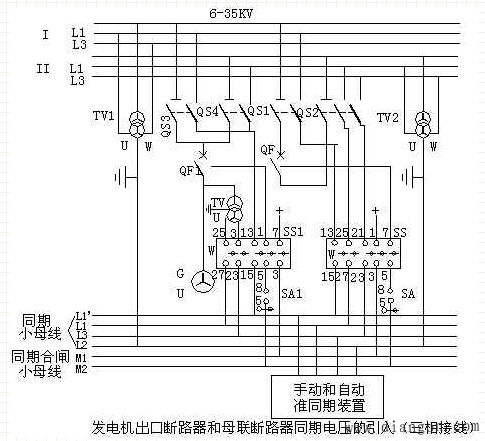

一、发电机出口断路器和母联断路器同期电压的引入
1、发电机出口同期电压的引入：当利用发电机出口断路器QF1进行并列时，待并发电机同期电压是由发电机出口处电压互感器的二次绕组U、W相电压，经同期开关SS1触点25－27、21－23分别引至同期小母线L1、L3；运行母线侧同期电压是由Ⅰ母线电压互感器TV1或Ⅱ母线电压互感器TV2的二次U相电压，该电压从电压小母线Ⅰ经母线隔离开关QS3的辅助触点切换，再经同期转换开关SS1的触点13－15引至同期小母线L1'。

2、母联断路器同期电压的引入：利用母联断路器QF 进行同期并列时，断路器两侧的同期电压是由母线电压互感器TV1和TV2的二次电压小母线，经母线隔离开关QS1和QS2的辅助触点和同期开关SS触点引至同期电压小母线上的。

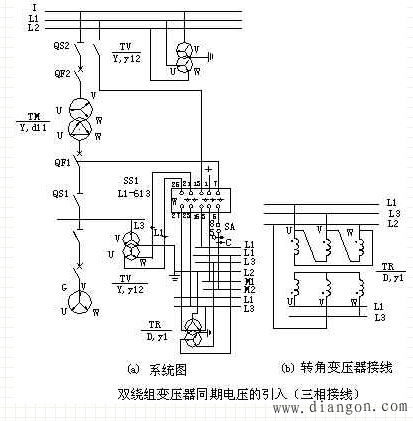

二、双绕组变压器同期电压的引入：
对于具有y，d11接线的双绕组变压器，当利用低压侧断路器QF1进行并列时，同期电压分别从高、低压侧电压互感器引入。由于变压器高、低压侧的电压相位相差30°，所以同期电压不能直接采用电压互感器的二次线电压，而必须采用转角变压器对相位进行补偿。
