小电流接地微机选线装置的原理和硬件组成

在中性点不接地或经消弧线圈或电阻接地的电力系统（简称小电流系统）中，当发生单相接地时，为了找出故障线路，运行人员不得不依次拉合各出线开关，以
“点灭”接地点来寻找故障线路。在不允许停电的系统中，只好派许多人出去查找，这样操作既麻烦，又给运行安全、设备安全和供电可靠性造成很大影响。由于不能及时查找出接地线路，给企业造成重大经济损失，甚至酿成事故。
以往生产的小电流接地选线装置中，基本上采用了“绝对整定值”概念，即通过装置取得的零相电流与一固定的整定值比较。当系统发生单相接地时，取得的零相电流如果大于整定值，使装置中的极化继电器动作，显示故障线路编号。由于在小接地系统中，运行方式变化多，接地整定值整定困难，实际中常常出现误选、多选或者选不出的现象。现在在电力系统中广泛采用微机小电流系统接地选线装置。
下面以MLN型微机小电流系统接地选线装置进行介绍。

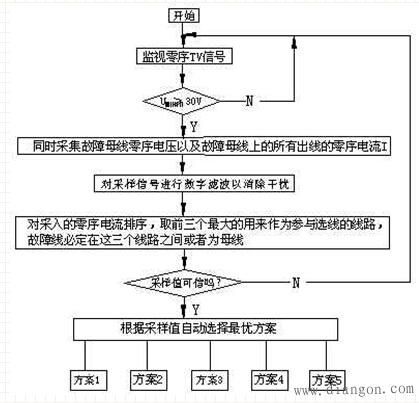

当小电流系统发生单相接地时，故障线路的零相电流为其它非故障线路零相电流之和。原则上它是这组采样值中最大的，但由于TA误差、采样误差、信号干扰以及线路长度差别悬殊，有可能在排序时排到第二、第三，一般不会超过前三个，这是第一步，为初选，所采样的原理是相对值概念（在现行运行方式下，取前三个最大的）。第二步，在前三个信号里，采样“相对相位”的概念，即用电流之间的方向或电流和电压之间的相位超前与滞后关系，进一步确定是前三个中哪一条线路发生故障，还是母线故障。
由于采样了双重判断，运用了相对原理，克服了电力系统运行方式多变，接地电阻及线路长短影响，并且不需要整定。

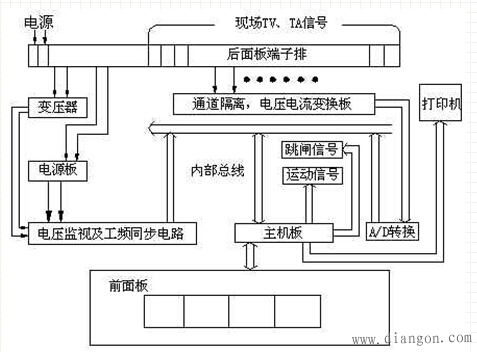

MLN微机小电流系统接地选线装置的原理框图
装置的硬件组成

如图所示，MLN微机小电流系统接地选线装置主要由以下部件组成：
（1）电源。装置采用220V电源，用于输出＋5V、＋12V、－12V直流电源，供主机板、远程报警板使用。
（2）主机板。由单片机、存储器、各种接口等组成，作为装置的中心，用于控制、监视、数据采集、数码显示及各功能的转换。
（3）通道隔离变换器。自现场TV、TA取得零序电压和零相电流，变换成弱信号供计算机采集用。
（4）远程报警功能板。由主机板取得信息，为远动提供信号、实现自动跳闸。
（5）前面板。实现人机界面，显示信息，进行控制、功能选择等。
（6）后面板接线端子排。用于接通电源，引接TV、TA，输出远程报警等。
