基本RS触发器的功能描述
时间：2023-03-13作者：佚名
|
1.状态转移真值表 用表格的形式描述触发器在输入信号作用下，触发器的下一个稳定状态（次态）Qn 1与触发器的原稳定状态（现态）Qn和输入信号状态之间的关系。

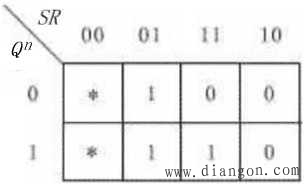

 即以逻辑函数的形式来描述次态与现态及输入信号之间的关系。由上述状态转移真值表，通过卡诺图化简可得到。

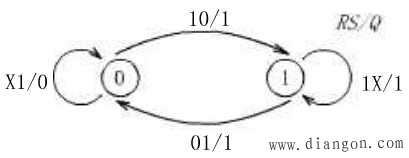

即以图形的方式描述触发器的状态变化对输入信号的要求。图4是基本RS触发器的状态转移图。图中两个圆圈代表触发器的两个状态；箭头表示在触发器的输入信号作用下状态转移的方向；箭头旁边由斜线“/”分开的代码分别表示状态转移的条件和在此条件下产生的输出状态。 |
