架空输电线路的结构
时间：2023-03-13作者：佚名
|

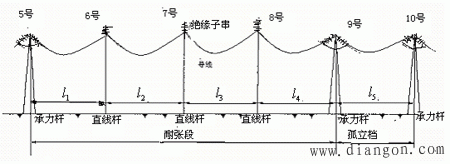

区域发电厂与受电侧变电所之间一般采用输电线路连接。为保证输电线路带电导线与地面之间保持一定的距离，必须用杆塔支撑导线，如图1所示。相邻杆塔中心线之间的水平距离称为档距。相邻两基杆塔之间的几个档距组成了一个耐张段，如图#5～#9杆塔为一个耐张段，该耐张段由4个档距组成。如果耐张段中只有一个档距则称为孤立档，如图中#9～#10杆塔之间。一条输电线总是由多个耐张段组成的，其中包括孤立档。  图1 输电线路组成 |
