三相变压器绕组的连接—电路系统

　　2．单相变压器的联结组

　　（1）变压器的联结组：三相变压器高、低压绕组对应的线电动势之间的相位差，通常用时钟法来表示，称为变压器的联结组。

　　（2）时钟法：即把高压绕组的线电动势相量作为时钟的长针，且固定指向12的位置，对应的低压绕组的线电动势相量作为时钟的短针，其所指的钟点数就是变压器联结组的标号。

　　（3）单相变压器的联结组号

　　如图所示：对于单相变压器，当高、低压绕组电动势相位相同时，联结组为I，I₀，其中I，I表示高、低压绕组都是单相绕组。当高、低压绕组电动势相位相反时，其联结组为I，I₆。

图1 单相变压器的联结组

　　3．三相绕组的联结方式

　　对于三相变压器，不论是高压绕组还是低压绕组，我国主要采用星形连接（Y连接）和三角形连接（D连接）两种。

　　星形连接方式：以高压绕组为例，把三相绕组的3个末端X、Y、Z连在一起，结成中点，而把它们的三个首端A、B、C引出，便是星形连接，以符号Y表示。

　　三角形连接方式：如果把一相的末端和另一相首端连接起来，顺序形成一闭合电路，称为三角形连接，用D表示。

　　注意：相应的是对于低压侧而言，用y，d表示。

图2 三相绕组的联结方式和相量图

　　4．三相变压器的联结组

　　根据变压器原、付方对应的线电压之间的相位关系，把变压器绕组的连接分成不同的组合称为绕组的联结组。实践与理论证明，变压器高、低压方相对应的线电压的相位差总是30度的倍数。因此采用“时钟表示法”来表示这种相位差是很简明的。

　　“时钟表示法”：把高压边线电压作为长针始终指向“12”。而低压边相对应的线电压作为短时，短针指向的数字称为三相变压器连接组的组号。

图3 Y，y₀三相变压器的连接和相量图

图4 Y，y6三相变压器的连接和相量图

　　当各相绕组同铁心柱时，Y，y接法有两种情况。

　　（1）高、低压绕组同极性端有相同的首端标志，高、低压绕组相电动势相位相同，则高、低压绕组对应线电动势和也同相位，其联结组为Y，y₀。

　　（2）同极性端有相异的端点标志，高、低压绕组相电动势相位相反，则对应的线电动势和相位也相反，因此其联结组为Y，y6。

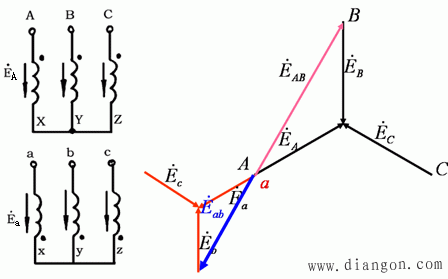

图5 Y，y4三相变压器的连接和相量图

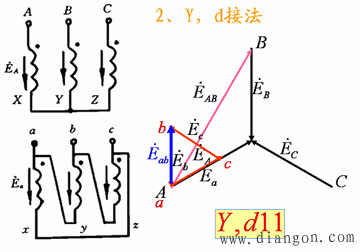

图6 Y，d₁₁三相变压器的连接和相量图

　　（1）高、低压绕组的相电动势均从首端指向末端，线电动势从A指向B；

　　（2）相量图中A、B、C与a、b、c的排列顺序必须同为顺时针排列，即原、二次侧同为正相序。

　　（3）同一铁心柱上的绕组（在连接图中为上下对应的绕组），首端为同极性时相电动势相位相同，首端为异极性时相电动势相位相反；

　　（4）二次侧的标记a，b，c顺移一位置，其钟点数 4，反向移一位置，其钟点数–4。

　　（5) 对于Y，y或D，d连接而言，可的0，2，4，6，8，10六个偶数的联结组号。

　　相对于Y，d或D，y而言，就可的1，3，5，7，9，11六个奇数的联结组号。

　　（6）为了使用和制造上的方便，我国国家标准规定只生产下列5种标准联结组别的电力变压器，即Y，y_n0；Y，d₁₁；Y_N，d₁₁；Y_N，y₀；Y，y₀。其中以前3种最为常用。对于单相变压器，标准联结组为I，I₀。
