数控加工的工艺分析

　　数控机床加工零件除按一般方式对零件进行工艺分析外，还必须注意以下几点：
　 　　 选择合适的对刀点

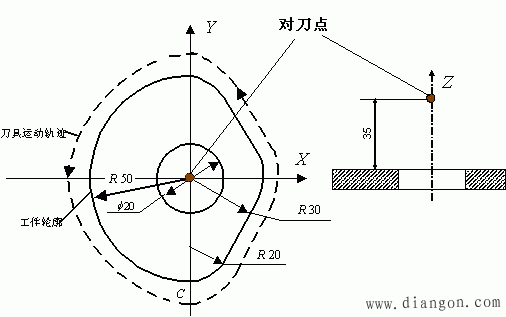

　　　 对刀点（起刀点）：确定刀具与工件相对位置的点。对刀点可以是工件或夹具上的点，或者与它们相关的易于测量的点。如图1所示。图中紫色点即为该零件加工时的对刀点，即是说，当该工件安装到机床上以后，可通过该点采用“对刀”的办法来确定它和刀具的相对位置，或者说确定机床坐标系与工件坐标系的相对关系 。

图1 对刀点示意图

　　　　 刀位点：

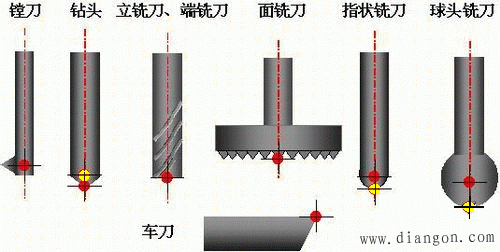

　　　　　　用于确定刀具在机床坐标系中位置的刀具上的特定点。如图2所示。图中红色的点为该类型刀具的刀位点，黄色点有时也可作为刀位点。

图2 刀具刀位点

　　　　 对刀：就是使“对刀点”与“刀位点”重合的操作。

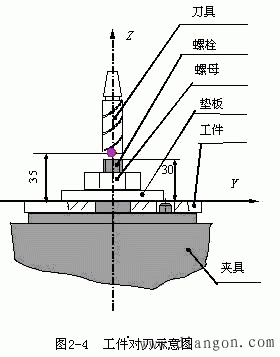

　　　　　　该操作是工件加工前必需的步骤，即在加工前采用手动的办法，移动刀具或工件，使刀具的刀位点与共建的对刀点重合。如图3所示

　　　 选择对刀点的原则：
　　　　① 选在零件的设计基准或工艺基准上，或与之相关的位置上，以保证工件的加工精度。
　　　　② 选在对刀方便，便于测量的地方，以保证对刀的准确性。
　　　　③ 选在便于坐标计算的地方，以简化和方便加工程序的编制。
