门电路组成的积分型单稳态触发器

时间：2023-03-13作者：佚名

1、积分型单稳态触发器电路组成和工作原理
以TTL与非门组成的为例,说明它的工作原理，如图1所示．
1. 稳态：
稳态下，v_I=0，G₁、G₂同时截止v₀₁、v_A、v_O均为高电平。当输入正脉冲后，G₁导通，v₀₁产生负跳变。由于电容C上电压不能跳变，G₂导通，使v_O=v₀₁,电路进入暂稳态。
2. 暂稳态:
在暂稳态随着电容放电，当v_A=V_th后，G₂截止，v_O回到高电平，v_A继续下降，待输入信号回到低电平时,G₁又截止，v₀₁为高电平,电容开始充电，经过恢复时间t_re以后，电路达到稳态，v_A为高电平。

门电路组成的积分型单稳态触发器

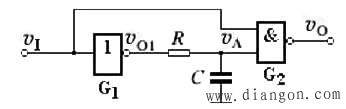

图1 用TTL与非门组成积分型单稳态触发器

门电路组成的积分型单稳态触发器

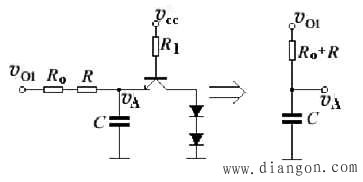

图3 等效电路图

门电路组成的积分型单稳态触发器

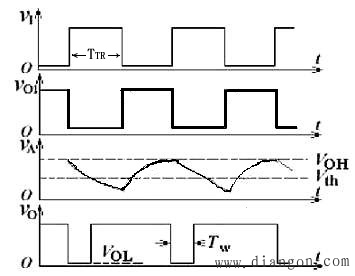

图2 工作波形

2、等效电路
为了计算输出v₀脉冲宽度t_W，画出电容C放电的等效电路图，如图3所示。
因为v_A高于V_th期间，G₂的输入电流非常小，可以忽略。所以电容放电等效电路可以简化为（R_O R )与C 串联。R_O为G₁输出为低电平时的输出电阻。

3、主要参数
由图2的v_A波形和图3的等效电路图看出，v_A（０）＝V_OH，v_A（∞）=V_OL，利用公式

门电路组成的积分型单稳态触发器

脉冲宽度：

门电路组成的积分型单稳态触发器

脉冲幅度：

V_m=V_OH-V_OL

恢复时间：

t_re≈(3～5)(R R₀＇)C

其中R₀＇是G₁输出高电平时的输出电阻，这里为简化计算而没有计入G₂输入电路对电容充电过程的影响，所以算出的t_re偏于安全的。
分辨时间：t_d=t_W t_re
