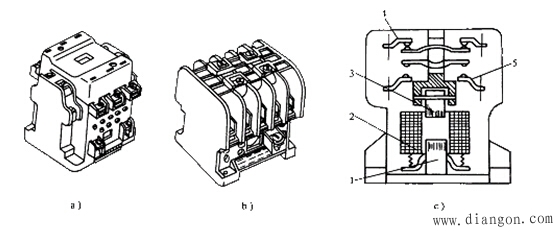

交流接触器的结构和工作原理

①电磁机构
电磁机构由吸引线圈、铁心及衔铁组成。它的作用是将电磁能转换成机械能带动触点使之闭合或断开。
②触点系统是接触器的执行元件，用来接通和断开电路。接触器触点系统包括主触点和辅助触点，主触点容量大，用于接通或断开主电路，根据其容量大小，有桥式触点和指形触点两种形式。辅助触点容量小，用在控制电路中起电气自锁或互锁作用。
③灭弧装置
当主触点分断大电流时，在动、静触点间产生强列的电弧。电弧一方面会烧坏触点，另一方面会使电路切断时间延长，甚至会引起事故，为了使接触器可靠工作，必须采用灭弧装置使电弧迅速熄灭。容量在10A以上的接触器都有灭弧装置。10A下的接触器，常采用双断口桥形触点以利于灭弧。
④其它部件包括反作用弹簧、触点压力弹簧、传动机构及外壳等。
交流接触器是这样工作的：当电磁线圈通电后，铁心被磁化产生磁通，由此在衔铁气隙处产生电磁力，将衔铁吸合，主触点在衔铁的带动下闭合，接通主电路，同时衔铁还带动辅助触点动作，动断辅助触点首先断开，接着动合辅助触点闭合。当线圈断电或外加电压显著降低时，在反力弹簧的作用下衔铁释放，主触点、辅助触点又恢复到原来的状态。
